Tworzenie powierzchni z operacji siatki

Narzędzie Powierzchnia z siatki umożliwia manipulowanie siatką obiektu zaimportowanego z pliku *.stl, *.obj, *.off, *.ply, *.ply2 lub *.3MF w celu utworzenia powierzchni i brył.

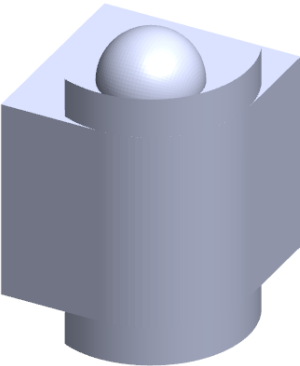

Narzędzie Powierzchnia z siatki działa najlepiej w przypadku plików siatki z regularną geometrią pryzmatyczną, taką jak płaszczyzny, walce, stożki czy kule. Narzędzie może być nieodpowiednie dla bardzo nieregularnych siatek, np. utworzonych ze skanu 3D organicznego kształtu. Ponieważ operacja tworzy tylko powierzchnie, zalecanym tokiem pracy jest przycięcie powierzchni w celu utworzenia bryły.

Aby utworzyć powierzchnię z operacji siatki:

  1. W Narzędzia > Opcje > Importowanie , w obszarze Format pliku wybrać STL/OBJ/OFF/PLY/PLY2 i kliknąć Importuj jako obiekt graficzny. Następnie kliknąć OK.
  2. Otworzyć plik w formacie, który właśnie został wybrany.

  3. Kliknąć Wstaw > Powierzchnia > Powierzchnia z siatki .
  4. W obszarze Ścianki wykonać następujące czynności:
    1. Usu zaznaczenie opcji Pomoc dynamiczna, jeśli szczegółowa pomoc nie ma być wyświetlana.
    2. Dla typu powierzchni wybrać typ powierzchni, jaki ma być utworzony. Wybrać można powierzchnię Planarną , Sferyczną , Cylindryczną lub Stożkową .
    3. W obszarze graficznym wybrać grupę ścianek w celu zdefiniowania obszaru powierzchni, jaka ma zostać utworzona, za pomocą narzędzia Malowanie wybranych fasetek.
      1. Dostęp do narzędzia można uzyskać, klikając prawym przyciskiem myszy Narzędzia wyboru w obszarze graficznym i wybierając Maluj wybrane ścianki.
      2. Naciśnij lewy przycisk myszy i przytrzymaj, przeciągając wskaźnik i wybierając fasetki. Zostaną podświetlone ścianki przecinające się z okręgiem wyboru.
      3. Dostosuj promień okręgu wyboru, przesuwając suwak lub klikając strzałkę W górę lub W dół.
      4. Aby usunąć zaznaczenie fasetek, kliknij ALT + lewy przycisk myszy i przeciągnij wskaźnik nad fasetkami, które chcesz usunąć.
      5. Kliknąć .

  5. Ustawienie suwaka Tolerancja ścianki, aby uwzględnić mniej ścianek siatki w tworzonej powierzchni.
    Przesunięcie suwaka w lewo poluzowuje tolerancję dla ścianek, natomiast przesunięcie go w prawo zmniejsza tę tolerancję. Jeśli na przykład próbujemy utworzyć płaszczyznę i mamy trzy ścianki, z których jedna jest pod lekkim kątem w stosunku do pozostałych dwóch, to luźna tolerancja będzie uwzględniać ściankę pod kątem w płaszczyźnie, natomiast ścisła tolerancja ją wykluczy.
  6. Użyć ustawiania Wydłuż rozmiar powierzchni, aby określić odległość wydłużenia obiektu powierzchniowego, który odpowiada wybranym ściankom i kształtowi geometrycznemu.
  7. W menedżerze właściwości PropertyManager kliknąć Oblicz.

    Podgląd powierzchni wyświetlany jest w obszarze graficznym.

  8. Kliknąć .

    Operacja Powierzchnia z siatki jest dodawana do drzewa operacji FeatureManager.

Można kontynuować przycinanie i łączenie powierzchni w celu utworzenia modelu.
