Creazione di viste in sezione trasparente

Durante la creazione delle viste in sezione, è possibile impostare i singoli corpi e componenti come trasparenti.

La trasparenza aiuta a vedere attraverso il modello fino ai componenti interni. La vista in sezione trasparente è disponibile in PhotoView 360.

Per creare viste in sezione trasparente:

  1. Fare clic su Vista in sezione (barra degli strumenti Visualizza) o su Visualizza > Mostra > Vista in sezione.
  2. Nel PropertyManager:
    1. In Metodo sezione, selezionare Per aree.
    2. Selezionare Componenti di sezione trasparenti.
  3. Nel flyout dell'albero di disegno FeatureManager, selezionare ALLOGGIAMENTO - INGRANAGGI.
  4. Nel PropertyManager, sotto Componenti di sezione trasparenti:
    1. Selezionare Includi selezione per rendere trasparente l'alloggiamento.
    2. Impostare Quantità trasparente a 0,75.
    3. Fare clic su .

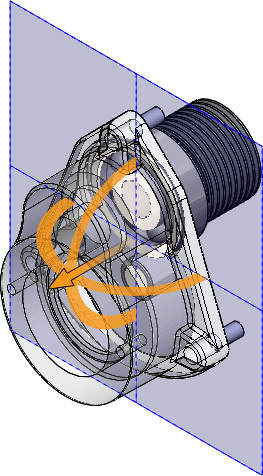

    La vista in sezione appare con un alloggiamento trasparente.
