Işıklar Klasörü

DisplayManager'daki Işıklar klasörü, geçerli modele uygulanan ışıklar ile ilgili bilgileri listeler.

Bu klasörü görüntülemek için:

DisplayManager'da, Sahne, Işıklar ve Kamerayı Görüntüle öğesine tıklayın ve Işıklar klasörünü genişletin.

PhotoView 360 eklendiğinde, Işıklar klasörü SOLIDWORKS Işıklar olarak yeniden adlandırılır ve bir PhotoView 360 Işıkları klasörü de görünür. Nokta, spot, yönlü ışıklar ve güneş ışığı iki klasörde de görünürken, PhotoView 360'da modelinizi ışıklandırmanın en iyi yolu Birincil PhotoView 360 Işıklandırmayı kullanmaktır.

Işıklandırma Göstergeleri

Işıklandırma kontrolleri SOLIDWORKS ve PhotoView 360 için ayrıdır.

SOLIDWORKS

Varsayılan olarak, nokta, spot ve yönlü ışıklar SOLIDWORKS'te açıktır.

Sahne ışıklandırması, RealView'da olanaklı değildir, bu nedenle modelleri çoğu zaman elle aydınlatmanız gerekir.

PhotoView 360

Varsayılan olarak bireysel ışıklar kapaklıdır.

PhotoView 360'ta ışıklandırma Birincil PhotoView 360 Işıklandırma (sahne ortamı) öğesinden gelir. Sahne ortamı, sahneyi küresel olarak sararak gerçekçi ışık ve yansımalar oluşturan bir HDR (Yüksek Dinamik Aralık) resimdir. Işıklar kapalıyken, sahnelerin sağladığı gerçekçi ışıklandırmaları kullanabilirsiniz, bu da genelde işleme için yeterlidir. PhotoView 360'taki ek ışıklandırmalara genellikle modeldeki kapalı alanları aydınlatmak için gerek duyarsınız.

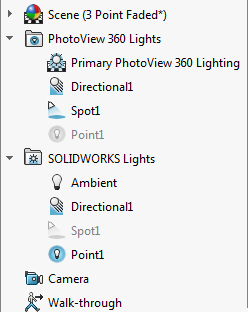

DisplayManager'ın Sahne, Işıklar ve Kameralar bölmesinden alınan bu resimdeki belirli ışıkların simgeleri şu anlamlara gelir:

Işıklar Klasörü Bağlam Menüsü

Bu bölümde açıklanan seçenekleri görmek için DisplayManager'da Işıklar veya SOLIDWORKS Işıklar klasörlerine sağ tıklayın.

PhotoView 360 Işıkları alanında bu seçenekleri görmek için Birincil PhotoView 360 Işıklandırma altındaki ilk ışığa sağ tıklayın.

Işıkları Göster Grafik alanında ışıkların görünümü değiştirir.
  Tüm Işıkları Düzenle Geçerli modelde tanımlanan tüm ışıklar için PropertyManager'ları açar. PropertyManager'lar arasında gezinmek için Geri ve İleri öğelerine tıklayın.
  Yönlü Işık Ekle

Nokta Işığı Ekle

Spot Işık Ekle

Güneş Işığı Ekle (yalnızca PhotoView 360'ta bulunur)

 Yönlü, noktasal veya spot ışık ekler ve bu tipin PropertyManager'ını açar.

SOLIDWORKS Professional ve SOLIDWORKS Premium'da bulunan PhotoView 360'a sahipseniz konumu, saati, tarihi ve atmosfer koşullarını da göz önünde bulunduran tek bir günışığı örneği de ekleyebilirsiniz.
  Öğeyi Daralt Bu öğe altındaki tüm alt düğümleri daraltır.
  Tümünü Daralt Sahneler, Işıklandırmalar ve Kameralar bölmesindeki tüm düğümleri daraltır.
  Tümünü Genişlet Sahneler, Işıklandırmalar ve Kameralar bölmesindeki tüm düğümleri genişletir.

Nokta, Yönlü veya Spot Işık Bağlam Menüsü

DisplayManager'da bir nokta, yönlü veya spot ışığa sağ tıkladığınızda, sunulan diğer seçenekler şu şekildedir:

  SOLIDWORKS'te açık

SOLIDWORKS'te kapalı

Işığı SOLIDWORKS'te açar veya kapatır.
  PhotoView 360'ta açık

PhotoView 360'ta kapalı

Işığı, PhotoView 360'ta açar veya kapatır.
  Tip Işığı Düzenle Işığın PropertyManager'ını açar.
Sil Işığı modelden kaldırır.
