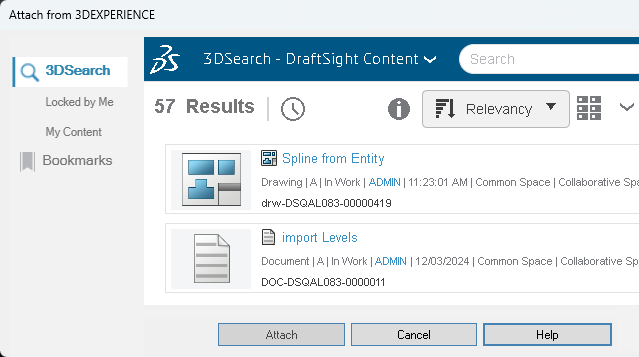

Anexar arquivos ao 3DEXPERIENCE platform (somente DraftSight Connected) (2025 FD01) Você pode anexar arquivos de desenho, imagem e PDF pela 3DEXPERIENCE platform como referências externas ao desenho atual. Para anexar arquivos a partir da 3DEXPERIENCE platform: Siga um destes procedimentos: No espaço de trabalho Rascunho e anotação, clique em Anexar > Anexar a partir do 3DEXPERIENCE. Na paleta Referências, selecione Anexar a partir do 3DEXPERIENCE. Digite ATTACHFROM3DEXPERIENCE na janela de comandos. Na caixa de diálogo Anexar a partir do 3DEXPERIENCE, selecione uma das seguintes opções: 3DSearch Bloqueado por mim Meu conteúdo Marcadores Selecione um arquivo para anexar. Você pode usar 6WTags para pesquisar o tipo de arquivo específico. Com base no tipo de arquivo selecionado, a caixa de diálogo correspondente é aberta: Tipo de arquivo Caixa de diálogo Arquivo DWG Anexar referência: Desenho PDF Anexar referência: camada inferior do PDF DGN Anexar referência: camada inferior de DGN PNG Anexar referência: Camada inferior da imagem Selecione um arquivo para anexar e clique em Anexar.O arquivo selecionado é anexado ao arquivo de desenho. Conteúdo Caixa de diálogo Anexar a partir do 3DEXPERIENCE A caixa de diálogo Anexar a partir do 3DEXPERIENCE permite anexar arquivos do 3DSearch, marcadores, Meu conteúdo e arquivos bloqueados por você. Tópico paiDraftSight
