Ao editar o CustomBlocks, você pode usar Restrições de dimensão. Isso permite controlar a distância, o comprimento, o ângulo e o raio das entidades. As restrições de dimensão também podem restringir as distâncias e os ângulos entre entidades geométricas ou pontos em entidades.
Por exemplo, se você projetar um layout para uma placa de circuito, deverá posicionar os componentes eletrônicos em locais específicos. É importante para manter distâncias e proporções precisas entre os componentes e, ao mesmo tempo, permitir flexibilidade em seus tamanhos individuais. Você pode replicá-lo em diferentes partes do desenho usando-o dentro de um CustomBlock.
Você pode editar blocos dinâmicos criados no AutoCAD que usam restrições dimensionais. Transforma o bloco em um CustomBlock no DraftSight. O processo de conversão reconhece as restrições de dimensão para edição precisa em CustomBlocks.

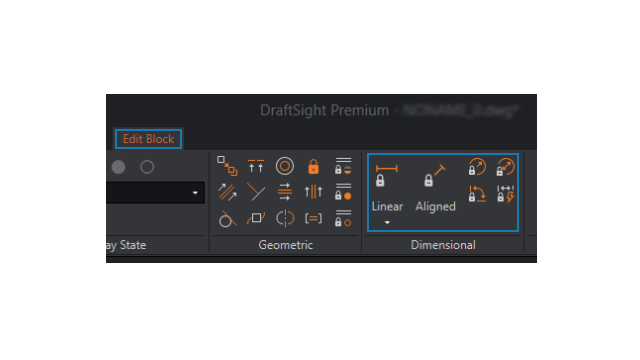

Para usar Restrições dimensionais para CustomBlocks:
Faça o seguinte:
- Na faixa de opções, clique em .
- No menu, clique em .
- Digite EDITBLOCK na janela de comandos.
