Ordem do desenho

O comando Ordem do desenho tem opções personalizadas para tipos de entidade específicos. As opções oferecem mais controle sobre a visibilidade das anotações, agilizando ainda mais o processo de projeto.

As opções fornecem:
  • Maior clareza. Garante que elementos de projeto cruciais, como dimensões e anotações, estejam visíveis na hierarquia visual.
  • Fluxo de trabalho eficiente. Permite controle granular sobre camadas para gerenciar com eficiência a visibilidade de diferentes elementos, reduzindo o tempo gasto em ajustes manuais.
  • Precisão aprimorada. Fornece mais precisão em projetos CAD ao trazer elementos específicos para a frente e enviar outros para trás.
Opção Descrição
Trazer anotações para frente Leva todas as entidades de anotação, incluindo texto, dimensões e linhas de chamada, à linha de frente do projeto.

Ao consolidar anotações em primeiro plano, você aprimora a comunicação de informações críticas, melhora a legibilidade das anotações do projeto, facilita a compreensão das medidas e simplifica o processo de revisão e apresentação.

Você pode criar desenhos mais precisos, visualmente atraentes e impactantes ao mesmo tempo em que promove colaboração e comunicação eficientes.
Enviar hachuras para trás Envia as hachuras para o plano de fundo, garantindo visibilidade desobstruída das entidades subjacentes.

Isso é útil quando os padrões de hachura interferem na clareza e na compreensão do projeto, fornecendo vistas de desenho mais claras.
Enviar referências para trás Envia referências ao plano de fundo, otimizando a visibilidade dos principais elementos do projeto.

Isso permite que você se concentre nos principais componentes, resultando em maior eficiência e precisão durante o processo de projeto.

Considere que um usuário tem uma planta detalhada para um edifício comercial. O projeto envolve várias dimensões, anotações e elementos gráficos, tornando as camadas e a visibilidade cruciais para clareza e precisão.

Ao usar as opções Trazer para frente e Enviar para trás, você tem mais controle sobre a sobreposição de camadas. Você pode trazer dimensões, linhas de chamada, texto e anotações para a frente, enquanto envia hachuras, desenhos e imagens em formatos DGN e PDF para trás.

Para acessar os comandos TEXTTOFRONT HATCHTOBACK ou REFERENCETOBACK:

Faça o seguinte:

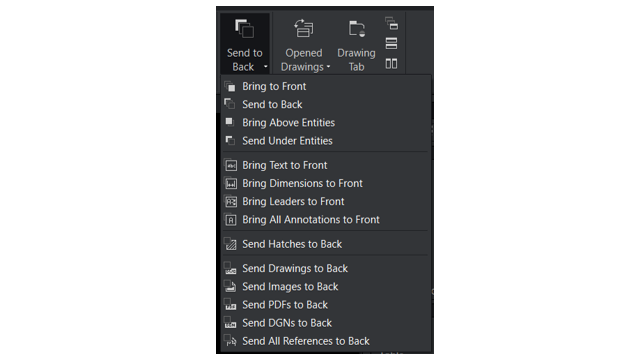

Faixa de opções Menu
Exibir > Ordem > Trazer texto para a frente Ferramentas > Ordem de exibição > Trazer anotações para a frente > Somente texto
Exibir > Ordem > Trazer dimensões para a frente Ferramentas > Ordem de exibição > Trazer anotações para a frente > Dimensões somente
Exibir > Ordem > Trazer linhas de chamada para a frente Ferramentas > Ordem de exibição > Trazer anotações para a frente > Somente linha de chamada
Exibir > Ordem > Trazer todas as anotações para a frente Ferramentas > Ordem de exibição > Trazer anotações para a frente > Todas as entidades de anotação
Exibir > Ordem > Enviar hachuras para trás Ferramentas > Ordem de exibição > Enviar hachuras para trás
Exibir > Ordem > Enviar desenhos para trás Ferramentas > Ordem de Exibição > Enviar Referências para trás > Somente desenhos
Exibir > Pedido > Enviar imagens para trás Ferramentas > Ordem de exibição > Enviar referências para trás > Somente imagens
Exibir > Pedido > Enviar PDFs para trás Ferramentas > Ordem de exibição > Enviar referências para trás > Somente PDFs
Exibir > Pedido > Enviar DGNs para trás Ferramentas > Ordem de exibição > Enviar referências para trás > Somente DGNs
Visualizar > Pedido > Enviar todas as referências para trás Ferramentas > Ordem de exibição > Enviar Referências para trás > Todas as entidades referidas

Ou

Digite TEXTTOFRONT, HATCHTOBACK, ou REFERENCETOBACK na janela de comandos.
