Linhas de construção (2025 SP3)

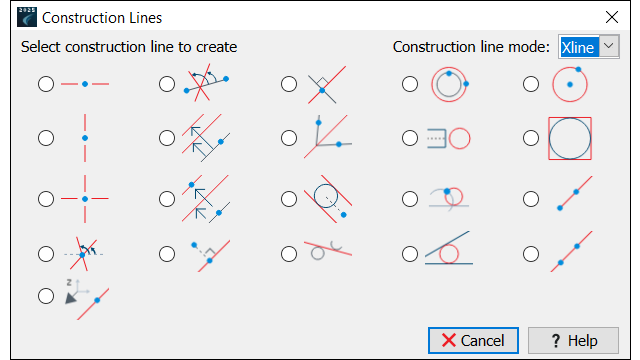

Você pode usar o comando AM_CONSTLINES para fornecer uma solução abrangente para criar linhas de construção em desenhos.

As linhas de construção são guias de referência que ajudam a alinhar, posicionar e dispor objetos durante o processo do projeto. Isso simplifica tarefas complexas de projeto e melhora a precisão e a eficiência do fluxo de trabalho. Ele oferece vários tipos de linhas de construção, incluindo raios, xlines e linhas circulares.

As linhas de construção permitem que você:
  • Crie linhas que se estendem até o infinito em uma ou ambas as direções ou linhas de construção circulares para referência a geometrias curvas.
  • Ajuste para pontos-chave (por exemplo, intersecções ou pontos médios) para garantir um posicionamento preciso de objetos.
  • Coloque automaticamente linhas de construção em uma camada dedicada (AM_CL) que você pode personalizar, bloquear e congelar para gerenciar melhor.
  • Reduza os cálculos manuais e os ajustes de desenho fornecendo configurações avançadas, como bissetores, linhas perpendiculares e círculos concêntricos.

Os comandos usados com as linhas de construção são:

Comando Descrição
AM_CONSTLINES Permite selecionar o tipo da linha de construção.
AM_CONSTSWI Ativa e desativa o modo de raio.
AM_CONSTSWI_XLINE Desativa o modo de raio.

As linhas de construção se estendem até o infinito em ambas as direções.
AM_CONSTSWI_RAY Ativa o modo de raio.

As linhas de construção se estendem até o infinito somente em uma direção.
AM_ERASECL Apaga as linhas de construção selecionadas.
AM_ERASEALLCL Apaga todas as linhas de construção.
AM_CLINEL Bloqueia ou desbloqueia a camada da linha de construção.
AM_CLINEO Congela ou descongela camadas da linha de construção.
AM_CONSTHOR Cria uma linha de construção horizontal.
AM_CONSTHW Cria uma linha de construção através de um ponto especificando um ângulo relativo a uma linha aparente.
AM_CONSTLOT Cria uma linha de construção perpendicular a uma linha especificada.
AM_CONSTCC Cria uma linha de construção circular que é concêntrica ao círculo ou arco selecionado.
AM_CONST_CIRCLE Cria uma linha de construção circular.
AM_CONSTVER Cria uma linha de construção vertical.
AM_CONSTPAR Cria uma linha de construção paralela à linha existente a uma distância especificada a partir da linha selecionada.
AM_CONSTHM Cria uma linha de construção que divide um ângulo.
AM_CONSTCCREA Cria uma linha de construção circular para representar a vista superior de um eixo ou furo.
AM_CONSTCIRCLI Cria uma linha de construção retangular ao redor de um círculo.
AM_CONSTCRS Cria uma linha de construção cruzada.
AM_CONSTPAR2 Cria uma linha de construção paralela a uma linha existente e divide a distância entre a linha selecionada e um ponto especificado.
AM_CONSTTAN Cria duas linhas de construção paralelas tangentes a um círculo especificado.
AM_CONSTC2 Cria uma linha de construção circular que usa uma linha especificada como tangente.
AM_CONSTXRAY Cria linhas de construção a partir de um ponto e estendendo-se até o infinito em uma direção.
AM_CONSTHB Cria uma linha de construção especificando dois pontos ou um ponto e um ângulo.
AM_CONSTLOT2 Cria uma linha de construção através de um ponto especificado perpendicular a uma direção.
AM_CONSTTC Cria linhas de construção tangentes a dois círculos especificados.
AM_CONSTK Cria uma linha de construção tangente a duas linhas ou círculos especificados.
AM_CONSTXLINE Cria uma linha de construção através de um ponto, que se estende até o infinito em ambas as direções.
AM_CONSTZ Cria uma linha de construção na direção Z.
