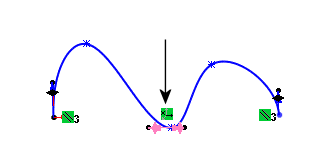

3D 스케치 구속 조건 2D 스케치에서 사용할 수 있는 대부분의 구속조건을 3D 스케치에서 사용할 수 있습니다. 3D 스케치에서만 추가적으로 지원되는 구속조건:곡면 상에 있는 점을 지나는 선 사이에 직각 구속 조건. 스케치 평면에서 작성한 3D 스케치 요소와 다른 스케치 평면에서 작성한 3D 스케치 요소 간에 구속 조건. 같은 평면에 작성된 3D 스케치 사이의 선을 중심으로 하는 대칭 구속조건. 부가된 구속조건이 없음. 대칭 구속조건이 적용됨 예를 들어 축을 따라 있거나 핸들 사이에 있는 자유곡선 핸들이 있는 구속조건. 구속조건이 X축을 따라 강조표시됨 중간점 구속 조건. 동등 구속조건. 면과 자유곡선 사이의 인접 또는 동등 곡률 구속조건. 호와 다른 스케치 요소 사이의 구속 조건. 원호와 원호 사이에 동심, 탄젠트, 동등 등의 구속 조건. 선과 평면 사이나 두 점과 평면 사이에 수직 조건이 적용됨. 3D 스케치에서 글로벌 X, 글로벌 Y 또는 글로벌 Z 축을 따라서 요소를 스케치할 수 있습니다. 직각인 평면에 작성된 수직선을 가진 원호 스케치 요소의 중간점에 그려진 평면에 직각인 선과 접한 선을 가진 원호 직각인 평면에 작성된 동등 원호 원추와 3D 스케치 선 사이에 추가된 동심 조건과 직각 구속 조건. 원추형 요소와 3D 선 스케치 요소 사이에 추가된 동심 구속 조건 요소 사이에 추가된 직각 구속 조건 상위 주제3D 스케치 자유곡선에 접면 구속조건 추가 3D 스케치 도구
