곡면 모델에서 이 도구를 사용하여 모델 모서리와 면을 곡면으로 오프셋합니다. 이 도구는 곡면에 3D 스케치 요소를 추가합니다.
오프셋 유형
곡면 상에 오프셋 PropertyManager를 열려면 곡면 모델에서 곡면 상에 오프셋
(스케치 도구 모음)을 클릭하거나 을 클릭합니다.
| 옵션 |
설명 |
| 측지 오프셋 |
지원 곡률을 고려하여 선택한 모서리 및 결과 오프셋 요소 사이의 가능한 측지 오프셋 거리를 생성합니다. |
| 유클리드 오프셋 |
선택한 모서리 및 곡면 곡률을 포함하지 않는 오프셋 요소 사이의 선형 오프셋 거리를 생성합니다. |
파라미터
| 옵션 |
설명 |
| 오프셋 거리 |
스케치 요소를 지정된 거리로 오프셋합니다. |
| Reverse |
오프셋의 방향을 뒤집습니다. |
| 오프셋 작성 |
스케치 요소를 보조선으로 변환합니다. |
 |

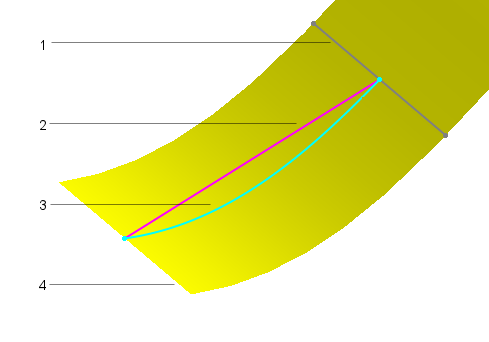

| 1 |
오프셋 스케치 요소 |
| 2 |
유클리드 오프셋 거리(선형 거리로 측정) |
| 3 |
측지 오프셋 거리(곡면을 따라 측정) |
| 4 |
오프셋을 위해 선택한 모서리 |
