Прикрепление файлов из 3DEXPERIENCE platform (только DraftSight Connected) (2025 FD01)

Можно прикрепить файлы чертежей, изображений и PDF из 3DEXPERIENCE platform в качестве внешних ссылок на текущий чертеж.

Прикрепление файлов из 3DEXPERIENCE platform:

1. Выполните одно из следующих действий.
   • В рабочей области Чертежи и примечания нажмите Прикрепить > Прикрепить из 3DEXPERIENCE.
   • На палитре Ссылки выберите пункт Прикрепить из 3DEXPERIENCE.
   • Введите ATTACHFROM3DEXPERIENCE в окне команд.

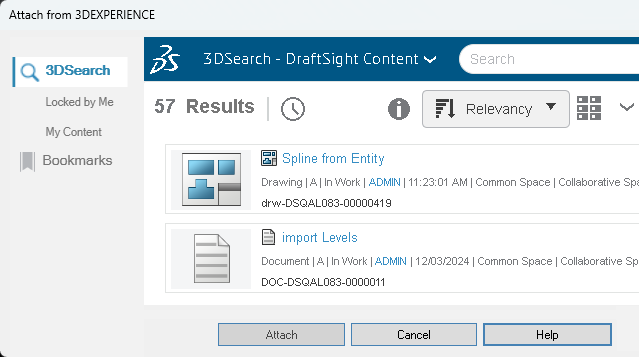

2. В диалоговом окне Прикрепить из 3DEXPERIENCE выберите один из следующих параметров.
   • 3DSearch
   • Заблокировано мной
   • Мое содержимое
   • Закладки
3. Выберите файл для прикрепления.
   Для поиска файлов определенного типа можно использовать 6WTags.
   В зависимости от выбранного типа файла откроется соответствующее диалоговое окно:

   Тип файла	Диалоговое окно
   Файл DWG	Присоединить ссылку: Чертеж
   PDF	Присоединить ссылку: PDF-основание
   DGN	Присоединить ссылку: DGN-основание
   PNG	Присоединить ссылку: Основание изображения

4. Выберите файл для прикрепления и нажмите Прикрепить.

   Выбранный файл будет прикреплен к файлу чертежа.
