Палитра "Структура блоков" позволяет визуализировать, управлять и перемещаться по сложным иерархиям блоков. Это повышает эффективность и улучшает организацию задач проектирования и создания чертежей.

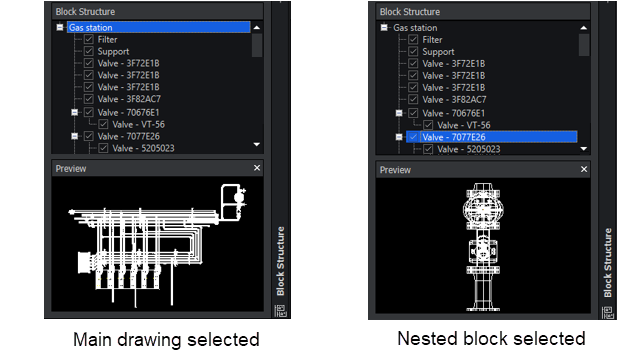

Структура блоков — это компоновка вложенных блоков, которые формируют иерархию. На палитре "Структура блоков" отображаются вложенные структуры блоков, а также предоставляется способ управления блоками.
Палитра предоставляет следующие преимущества.
- Визуализация иерархии. Это помогает при работе с большими и сложными проектами с множеством вложенных блоков.
- Получение структурированного вида организации блоков в чертеже.
- Отображение визуального представления структуры блоков для выбранного экземпляра блока.
- Упрощение создания иерархических структур блоков и управления ими.
- Выделение вложенных блоков в основном или родительском блоке. Блок может быть вложенным блоком в нескольких родительских блоках. На палитре блок отображается как вложенный элемент во всех соответствующих родительских структурах блоков.
- Поддержка структур блоков, вложенных во вложенные блоки.
- Сворачивание или развертывание структуры блоков.
- Управление уровнем отображаемых деталей.
- Отображение или скрытие отдельных экземпляров блока в графической области.
- Управление видимостью определенных блоков в структуре.
- Управление блоками. Улучшенная организация обеспечивает согласованность и простоту работы с чертежами CAD.
- Получение доступа к вложенным блокам и их редактирование непосредственно из палитры, что упрощает процесс редактирования, если блоки содержат другие вложенные блоки. Например, блок окна, вложенный в блок стены.
- Скопируйте блоки из одной области чертежа и вставьте их в другую, сохраняя иерархическую структуру. Упрощает процесс повторного использования элементов проекта и сохранения согласованности на чертеже.
- Переименование, группировка, упорядочение или удаление блоков в палитре.
- Вложение блока в другой блок чертежа.
- Навигация. Упрощает поиск и редактирование определенных элементов в проекте, экономя время и усилия.
- Навигация по чертежу путем выбора блоков в палитре.
- Локализация и фокусировка на определенных элементах в сложных структурах блоков.
- Увеличение масштаба отдельных экземпляров блока в графической области.
Чтобы открыть палитру "Структура блока":
- На ленте нажмите .
- В меню выберите .
- В окне команд введите BLOCKSTRUCTURE.
