Визуальные стили

Можно представить 3D-модели с указанными внешними видами. Например, если модель находится на стадии схемного проектирования, можно отобразить модель проектной группе в «виде эскиза» и представить ее заказчикам в «реалистичном виде».

Различные внешние виды, называемые "визуальными стилями", зависят от параметров, которые изменяют отображение кромки, цвета и затенения.

В следующей таблице перечислены преимущества визуальных стилей.
Совместимость с AutoCAD Обеспечение визуальной согласованности между приложениями. При создании визуальных стилей в AutoCAD, таких как прозрачность или текстуры дерева, можно применить эти же стили к моделям в DraftSight.
Повышение качества визуализации Используйте различные параметры отрисовки для выбора наиболее подходящего стиля проектов. Это создает непревзойденное визуальное представление проектов, что способствует взаимодействию и пониманию.
Улучшенная коммуникация Создание более реалистичных и визуально привлекательных чертежей. Это помогает при передаче проектов клиентам, заинтересованным лицам или участникам команды, которые не знакомы с техническими чертежами.
Эффективный анализ Более эффективный анализ проектов. Например, используйте скрытый визуальный стиль для определения перекрытых или перекрывающихся элементов в сложных чертежах.
Высококачественные презентации Повышение качества презентаций и предложений вариантов проектов. Возможность демонстрации безупречного и профессионального проекта, который привлекает внимание.
Параметры настройки Настройка визуальных стилей в соответствии с конкретными требованиями. Можно настроить визуальное представление проектов в соответствии с требованиями или личными предпочтениями.
Возможности 3D-моделирования Просмотр и управление 3D-моделями с разных ракурсов. Это помогает понять пространственные взаимосвязи в проекте.

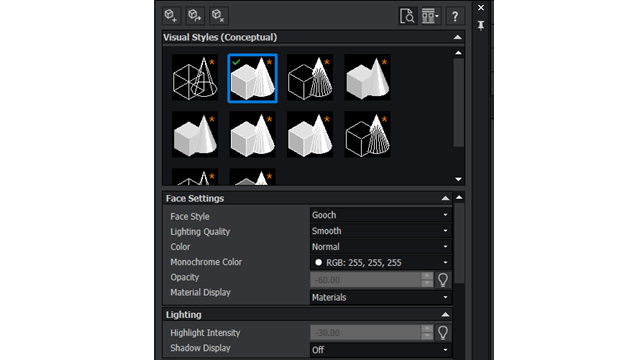

Получение доступа к команде VISUALSTYLES

Выполните следующие действия:
  • На ленте нажмите на панель Вид > Визуальные стили, Визуальные стили > Диспетчер визуальных стилей.
  • В меню выберите Вид > Визуальные стили.
  • В окне команд введите VISUALSTYLES.
