При редактировании блоков CustomBlock можно использовать размерные ограничения. Это позволяет управлять расстоянием, длиной, углом и радиусом объектов. Размерные ограничения также могут ограничивать расстояния и углы между геометрическими объектами или точками на объектах.
Например, при проектировании схемы для печатной платы необходимо расположить электронные компоненты в определенных местах. Важно поддерживать точные расстояния и пропорции между компонентами, обеспечивая при этом гибкость в их индивидуальных размерах. Ее можно реплицировать в различных частях чертежа, используя ее в CustomBlock.
Можно редактировать созданные в AutoCAD динамические блоки, к которым применены размерные ограничения. Это преобразует блок в CustomBlock в DraftSight. Процесс преобразования распознает размерные ограничения для точного редактирования в рамках CustomBlocks.

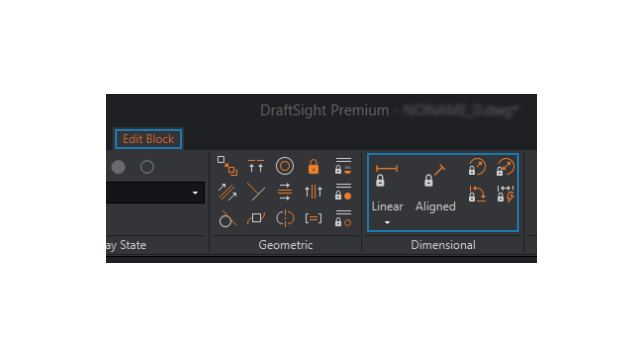

Чтобы использовать размерные ограничения для пользовательских блоков:
Выполните следующие действия:
- На ленте нажмите .
- В меню выберите .
- В окне команд введите EDITBLOCK.
