Порядок рисования

Команда Порядок рисования имеет параметры, адаптированные к определенным типам объектов. Эти параметры обеспечивают более полный контроль над отображением примечаний, что еще больше упрощает процесс проектирования.

Эти параметры обеспечивают следующее.
  • Повышенная четкость. Обеспечивается видимость в визуальной иерархии критически важных элементов проекта, таких как размеры и примечания.
  • Эффективный рабочий процесс. Позволяет осуществлять детальное управление слоями для эффективного отображения различных элементов, сокращая время, затрачиваемое на ручную настройку.
  • Повышенная точность. Обеспечивает более высокую точность в проектах CAD за счет переноса определенных элементов на передний план и отправки других элементов на задний план.
Параметр Описание
Вывести примечания на передний план Выводит на передний план проекта все объекты примечаний, включая текст, размеры и выноски.

Объединение примечаний на переднем плане улучшает передачу критически важной информации, повышает читаемость примечаний проекта, облегчает восприятие измерений и упрощает процесс просмотра и представления.

Можно создавать более точные, визуально привлекательные и эффектные чертежи, одновременно повышая эффективность совместной работы и коммуникации.
Отправить штриховки на задний план Отправляет штриховки на задний план, что обеспечивает беспрепятственную видимость находящихся за ними объектов.

Это полезно для обеспечения более четких чертежных видов, когда массивы штриховок влияют на ясность и восприятие проекта.
Отправить ссылки на задний план Отправляет ссылки на задний план, оптимизируя видимость основных элементов проекта.

Это позволяет сосредоточиться на ключевых компонентах, что повышает эффективность и точность процесса проектирования.

В качестве примера рассмотрим подробный поэтажный план для коммерческого здания. Проект включает в себя несколько размеров, примечаний и графических элементов, что делает слои и видимость критически важными для ясности и точности.

С помощью параметров "На передний план" и "На задний план" можно более эффективно управлять слоями. Можно поместить размеры, выноски, текст и примечания на передний план, а штриховки, чертежи и изображения в форматах DGN и PDF отправить на задний план.

Для доступа к командам TEXTTOFRONT, HATCHTOBACK или REFERENCETOBACK выполните следующие действия.

Выполните следующие действия:

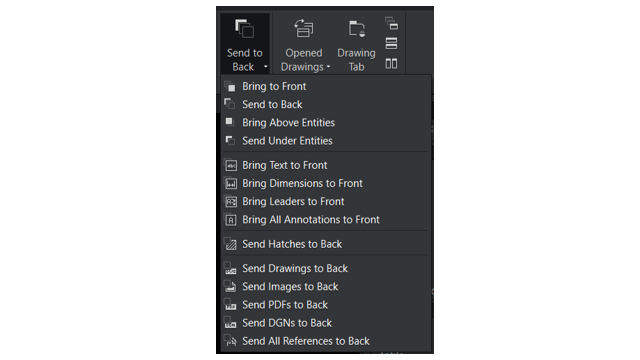

Лента Меню
Вид > Порядок > Вывести текст на передний план Инструменты > Порядок отображения > Вывести примечания на передний план > Только текст
Вид > Порядок > Вывести размеры на передний план Инструменты > Порядок отображения > Вывести примечания на передний план > Только размеры
Вид > Порядок > Вывести выноски на передний план Инструменты > Порядок отображения > Вывести примечания на передний план > Только выноски
Вид > Порядок > Вывести все примечания на передний план Инструменты > Порядок отображения > Вывести примечания на передний план > Все объекты примечаний
Вид > Порядок > Отправить штриховки на задний план Вид > Порядок отображения > Отправить штриховки на задний план
Вид > Порядок > Отправить чертежи на задний план Инструменты > Порядок отображения > Отправить ссылки на задний план > Только чертежи
Вид > Порядок > Отправить изображения на задний план Инструменты > Порядок отображения > Отправить ссылки на задний план > Только изображения
Вид > Порядок > Отправить PDF-файлы на задний план Инструменты > Порядок отображения > Отправить ссылки на задний план > Только PDF-файлы
Вид > Порядок > Отправить DGN-файлы на задний план Вид > Порядок отображения > Отправить ссылки на задний план > Только DGN-файлы
Вид > Порядок > Отправить все ссылки на задний план Инструменты > Порядок отображения > Отправить ссылки на задний план > Все объекты со ссылками

Или

В окне команд введите TEXTTOFRONT, HATCHTOBACK или REFERENCETOBACK.
