3DEXPERIENCE platform'daki Dosyaları İliştirme (Yalnızca DraftSight Connected) (2025 FD01)

3DEXPERIENCE platform'dan teknik resim, görüntü ve PDF dosyalarını geçerli teknik resme dış referanslar olarak iliştirebilirsiniz.

3DEXPERIENCE platform'dan dosya iliştirmek için:

1. Aşağıdakilerden birini yapın:
   • Teknik Resim Oluşturma ve Detaylandırma çalışma alanında, Ekle > 3DEXPERIENCE'tan İliştir'e tıklayın.
   • Referanslar paletinden, 3DEXPERIENCE'tan İliştir'i seçin.
   • Komut penceresinde ATTACHFROM3DEXPERIENCE yazın.

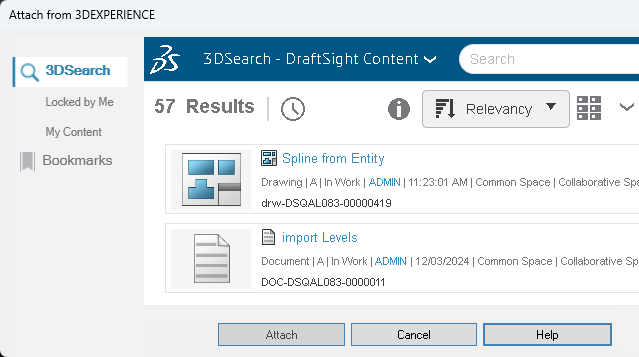

2. 3DEXPERIENCE'tan İliştir iletişim kutusunda aşağıdakilerden birini seçin:
   • 3DSearch
   • Benim Tarafımdan Kilitlendi
   • İçeriğim
   • Yer İşaretleri
3. İliştirilecek dosyayı seçin.
   Belirli bir dosya türünü aramak için 6Wtags'i kullanabilirsiniz.
   Seçtiğiniz dosya türüne bağlı olarak, ilgili iletişim kutusu açılır:

   Dosya Tipi	İletişim Kutusu
   DWG dosyası	Referans İliştir: Teknik Resim
   PDF	Referans İliştir: PDF Altlığı
   DGN	Referans İliştir: DGN Altlığı
   PNG	Referans İliştir: Görüntü Alt Katmanı

4. Dosya seçin ve İliştir'e tıklayın.

   Seçilen dosya, teknik resim dosyasına eklenir.
