ÖzelBlokları düzenlerken Ölçümlendirme Kısıtlamalarını kullanabilirsiniz. Bu, objelerin uzaklığını, uzunluğunu, açısını ve yarıçapını kontrol etmenizi sağlar. Ölçümlendirme Kısıtlamaları, objeler üzerindeki geometrik objeler veya noktalar arasındaki uzaklıkları ve açıları da sınırlandırabilir.
Örneğin, bir devre kartı için bir düzen tasarlamanız durumunda elektronik bileşenleri belirli konumlara yerleştirmeniz gerekir. Bileşenler arasında hassas mesafelerin ve oranların korunması ve aynı zamanda kendi boyutlarında esnekliğin sağlanması önemlidir. Bir Özel Blok içinde kullanarak teknik resmin farklı parçalarında çoğaltabilirsiniz.
AutoCAD'de oluşturulan ve Ölçümlendirme Kısıtlamaları kullanan dinamik blokları düzenleyebilirsiniz. Bu, Bloğu DraftSight'ta bir Özel Bloğa dönüştürür. Dönüştürme işlemi, Özel Bloklar içinde hassas düzenleme için Ölçümlendirme Kısıtlamalarını tanır.
ÖzelBloklar'a Yönelik Ölçümlendirme Sınırlandırmalarını kullanmak için:
Aşağıdakileri yapın:

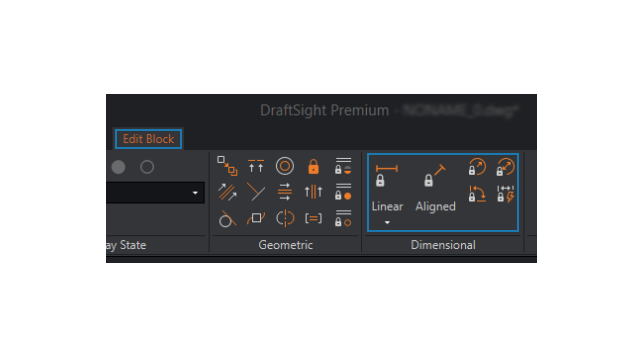

- Şerit üzerinde seçeneğine tıklayın.
- Menüde seçeneğine tıklayın.
- Komut penceresine EDITBLOCK komutunu girin.
