Blok Yapısı paleti, karmaşık blok hiyerarşilerini görselleştirmenize, yönetmenize ve bu hiyerarşilerde gezinmenize yardımcı olur. Tasarım ve taslak görevlerinin verimliliğini ve düzenini geliştirir.
Blok yapısı, hiyerarşi oluşturan iç içe geçmiş bloklardan oluşur. Blok Yapısı paleti, iç içe geçmiş blok yapılarını görüntüler ve blokları yönetmeniz için bir yol sunar.
Palet aşağıdaki faydaları sağlar:
- Hiyerarşi görselleştirmesi. Bu, çok sayıda iç içe geçmiş bloğa sahip büyük ve karmaşık tasarımlarla çalışırken yardımcı olur.
- Bir teknik resim içinde blok düzeninin yapılandırılmış bir görünümünü elde etme.

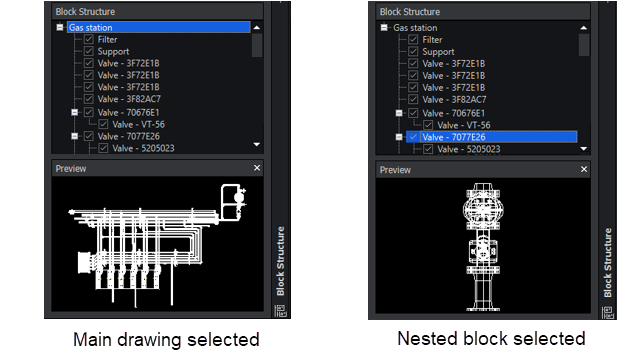

- Seçilen bir blok örneği için blok yapısının görsel bir temsilini görüntüleme.
- Hiyerarşik blok yapıları oluşturmayı ve yönetmeyi kolaylaştırma.
- Ana blok veya üst öğe bloğu içindeki iç içe geçmiş blokları vurgulama. Bir blok, birkaç üst öğe bloğu içinde iç içe geçmiş blok olarak kullanılabilir. Palet, bloğu ilgili tüm üst öğe bloğu yapıları içinde iç içe geçmiş eleman olarak görüntüler.
- İç içe geçmiş blok yapıları için destek.
- Blok yapısını daraltma veya genişletme.
- Görüntülenen detay seviyesini kontrol etme.
- Grafik alanında bireysel blok örneklerini gösterme veya gizleme.
- Yapı içindeki belirli blokların görünürlüğünü yönetme.
- Blok yönetimi. Gelişmiş düzen, CAD teknik resminin tutarlı kalmasını ve üzerinde daha kolay çalışılmasını sağlar.
- İç içe geçmiş bloklara doğrudan paletten erişme ve bunları düzenleme imkanı, bloklar başka iç içe geçmiş bloklar içerdiğinde düzenleme işlemini kolaylaştırır. Örneğin, bir duvar bloğu içinde iç içe geçmiş bir pencere bloğu.
- Blokları teknik resmin bir alanından kopyalama ve hiyerarşik yapıyı koruyarak başka bir yere yapıştırma. Bu, tasarım elemanlarını yeniden kullanma sürecini ve teknik resimdeki tutarlılığı korumayı basitleştirir.
- Paletteki blokları yeniden adlandırma, gruplama, düzenleme veya silme.
- Bir bloğu teknik resimdeki başka bir blok içinde iç içe geçirme.
- Gezinme. Bu, tasarım içindeki belirli elemanların yerini bulmayı ve bunları düzenlemeyi kolaylaştırarak zamandan ve efordan tasarruf sağlar.
- Paletteki blokları seçerek teknik resimde gezinme.
- Karmaşık blok yapılarındaki belirli elemanları bulma ve bunlara odaklanma.
- Grafik alanında bireysel blok örneklerine yakınlaştırma.
Blok Yapısı paletini açmak için:
- Şerit üzerinde seçeneğine tıklayın.
- Menüde seçeneğine tıklayın.
- Komut penceresine BLOCKSTRUCTURE komutunu girin.
