Używanie biegunowych schematów wymiarowania dla części z tolerancją położenia i kształtu

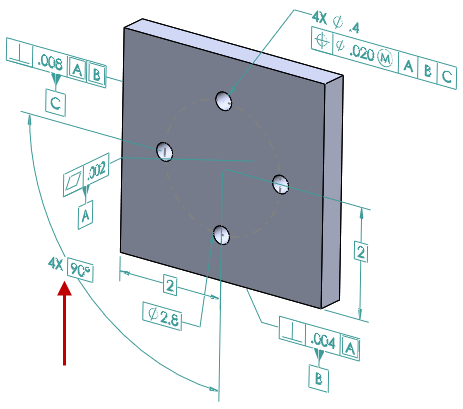

Narzędzie DimXpert Schemat autowymiarowania obsługuje biegunowe schematy wymiarowania.



Aby użyć biegunowych schematów wymiarowania dla części z tolerancją położenia i kształtu:

  1. Kliknąć Narzędzia > Opcje > Właściwości dokumentu > DimXpert > Tolerancja położenia i kształtu.
  2. W oknie dialogowym, w części Wymiary podstawowe, wybrać Utwórz wymiary podstawowe i Biegunowy.
  3. Kliknąć OK.
  4. Kliknąć Schemat autowymiarowania lub Narzędzia > DimXpert > Schemat autowymiarowania.
  5. W menedżerze właściwości PropertyManager, w części Ustawienia, w części Wymiarowanie szyku wybrać Biegunowe.
  6. Ustawić opcje.
  7. Kliknąć .
