Możemy określać właściwości dla istniejących tabel otworów.
Aby otworzyć menedżera właściwości PropertyManager Edycja tabeli otworów, wykonaj jedną z następujących czynności:
- Kliknąć i przenieść ikonę tabeli
w lewym górnym rogu tabeli.
- Kliknąć prawym przyciskiem myszy gdziekolwiek w tabeli i wybrać Właściwości.
- Kliknąć prawym przyciskiem myszy tabelę w drzewie operacji FeatureManager i wybrać Właściwości.
Pozycja tabeli
Nieruchomy narożnik kontroluje kierunek, w którym tabela powiększa się przy dodawaniu nowych kolumn lub wierszy.
Ustawia Nieruchomy narożnik na:
|
Lewy górny
|
Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia.
|
|
Prawy górny
|
Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane poniżej punktu zakotwiczenia.
|
|
Lewy dolny
|
Nowe kolumny są dodawane po prawej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia.
|
|
Prawy dolny
|
Nowe kolumny są dodawane po lewej stronie a nowe wiersze są dodawane powyżej punktu zakotwiczenia.
|
|
Przyłącz do punktu zakotwiczenia
|
Przyłącza określony narożnik do kotwicy tabeli.
|
Opcja Nieruchomy narożnik nie jest dostępna przy pierwszym utworzeniu tabeli. Jeżeli tabela jest zakotwiczona przy utworzeniu, nieruchomy narożnik jest automatycznie wybrany w arkuszu rysunku w kwadrancie najbliższym do kotwicy tabeli.
Sterowanie alfanumeryczne
Należy określić metki identyfikujące otwory na alfanumeryczne (A, B, C...) lub numeryczne (1, 2, 3...). W przypadku metek alfanumerycznych, przedrostek alfabetyczny oznacza specyficzny rozmiar otworu a numer oznacza wystąpienie. Użyć Zacznij, aby określić początkową literę lub cyfrę.
Odpowiadające notatki w widoku zmieniają się wraz z tabelą.
|
|

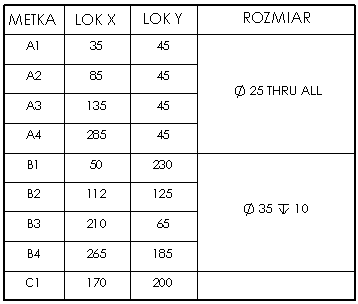

A, B, C...
|
|
|

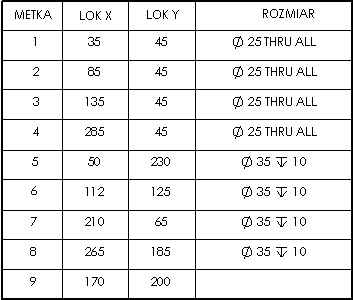

1, 2, 3...
|
Schemat
|

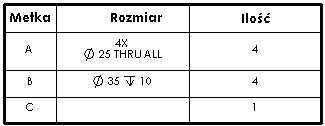

Połącz takie same metki
|
Łączy wiersze z otworami o tym samym wzorze co łączy również otwory tych samych rozmiarach. Kolumny wartości lokalizacji są usunięte. Opcja ta usuwa kolumny lokalizacji LOK X i LOK Y.
|
|
Połącz takie same rozmiary
|
Opcja dostępna tylko jeżeli wyczyszczono Połącz takie same metki. Łączy komórki dla otworów o tym samym rozmiarze. Kolumny wartości lokalizacji pozostają.
|
|
Pokaż ANSI cale literowe i numeryczne rozmiary wierteł
|
Wyświetlanie otworów utworzonych za pomocą narzędzia Kreator otworów o takich samych rozmiarach, jakie są zapisane w obszarze Specyfikacje otworu w narzędziu Kreator otworów, np. A lub #40.
|
Wyświetlanie rozmiarów w tabelach otworów można przełączyć przez zaznaczenie lub usunięcie zaznaczenia tej opcji.
Precyzja lokalizacji otworu
Możemy określić liczbę znaczących cyfr dla wartości lokalizacji otworu.
Widoczność
Możemy ukryć którekolwiek lub wszystkie z następujących:
-
Ukryj wskaźnik początku układu współrzędnych
-
Ukryj środki otworów
-
Ukryj metki otworów
Obramowanie
|
Granica pola
|
Ustawia grubość linii dla zewnętrznej granicy tabeli. |
|
Granica siatki
|
Ustawia grubość linii dla wewnętrznych linii siatki w tabeli. |
Wymiary w dwóch jednostkach
Należy wybrać Wymiary w dwóch jednostkach, aby wyświetlić wymiary w dwóch jednostkach.
Pokaż jednostki. Należy wybrać, aby wyświetlić jednostki.
Warstwa
W rysunkach z nazwanymi warstwami, należy wybrać warstwę. Tabela przyjmuje kolor warstwy.
Format tekstu
| Wszystko wielkimi literami |
Zaznaczyć, aby określić, że wszystkie znaki w tabeli mają być pisane wielkimi literami. |
