Właściwości dokumentu - Arkusz blachy

Aby otworzyć to okno dialogowe, należy:

Przy otwartej części, złożeniu lub rysunku, kliknąć Narzędzia > Opcje > Właściwości dokumentu > Arkusz blachy.

Aby pokazać linie zgięcia w rozłożonych modelach, należy wykonać jedną z następujących czynności:

• Kliknąć Widok > Ukryj/pokaż > Szkice.
• W drzewie operacji FeatureManager rozwinąć Rozłożony model i Rozłożony model(n) . Kliknąć prawym przyciskiem myszy Linie zgięcia i kliknąć Pokaż .

Opcje dla części i złożeń

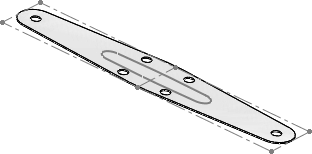

Uprość zgięcia	Prostuje zakrzywione krawędzie w rozłożonym modelu. Kiedy opcja ta nie jest zaznaczona, skomplikowane krawędzie zostają zachowane. Uprość zgięciaUprość zgięcia Opcja Uprość zgięcia nie jest zaznaczona
Wykończenie narożnika	Stosuje gładkie krawędzie w rozłożonym modelu.
Utwórz wiele rozłożonych modeli kiedy operacja tworzy wiele obiektów arkusza blachy	Jeśli operacja zostanie użyta do utworzenia dodatkowych obiektów w części z arkusza blachy, każdy nowy obiekt otrzyma operację arkusza blachy i rozłożonego modelu. Opcja ta ma zastosowanie do części utworzonych w oprogramowaniu sprzed SOLIDWORKS 2013. W innym przypadku każdy element w wieloobiektowej części z arkusza blachy będzie miał swój własny model rozłożony.
Pokaż wykrawania narzędzia formowania kiedy rozłożony	Wyświetla narzędzie formowania i jego szkic umieszczenia w rozłożonym modelu.
Pokaż profile narzędzia formowania kiedy rozłożony	Wyświetla szkic umieszczenia narzędzia formowania w rozłożonym modelu.
Pokaż środki narzędzia formowania kiedy rozłożony	Wyświetla znacznik środka narzędzia formowania, w którym narzędzie formowania jest umieszczone na modelu rozłożonym.
Wyświetl wzmocnione profile arkusza blach po spłaszczeniu	Wyświetla wzmocnione profile po rozłożeniu części arkusza blachy.
Wyświetl wzmocnione środki arkusza blach po spłaszczeniu	Wyświetla oznaczenia środka wzmocnienia po rozłożeniu części arkusza blachy.

Opcje dla rysunków

Kolory rozłożonego modelu	Pozwala na wybór kolorów dla elementów w rozłożonych modelach. Można wyznaczyć następujące kolory: Linie zgięcia - Kierunek w górę Linie zgięcia - Kierunek w dół Operacja formowania Linie zgięcia - Podwinięcia Krawędzie modelu Kolor szkicu rozłożonego modelu Ramka graniczna

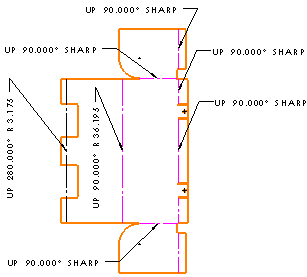

Wyświetlaj notatki zgięcia arkusza blachy	Wyświetla notatki do zgięcia w rysunku. W pozycji Styl wybrać miejsce na notatki do zgięcia. Można również kliknąć prawym przyciskiem myszy widok rozłożonego modelu, kliknąć Właściwości i zaznaczyć lub usunąć zaznaczenie opcji Wyświetlaj notatki zgięcia arkusza blachy. Jeżeli wybrana zostanie opcja powyżej lub poniżej linii zgięcia, można również dodawać linie wiodące indywidualnie lub do wszystkich notatek zgięcia jednocześnie, będąc w dokumencie rysunku.
Pokaż nieruchomą ścianę	Wyświetla nieruchomą ścianę zdefiniowaną w operacji rozłożonego modelu danej części z arkusza blachy. Aby można było wyświetlić nieruchomą ścianę, widok modelu rozłożonego musi zawierać tabelę zgięć.
Pokaż kierunek ziarnistości	Wyświetla kierunek ziarnistości, jaki zdefiniowano w operacji modelu rozłożonego danej części z arkusza blachy. Aby można było wyświetlić kierunek ziarnistości, widok modelu rozłożonego musi zawierać tabelę zgięć.

Nowe obiekty arkusza blachy

Można zdefiniować domyślne zachowanie określające, czy obiekty arkusza blachy są zgodne z parametrami zdefiniowanymi w folderze Arkusz blachy w drzewie operacji FeatureManager.

W przypadku zaznaczenia te opcje zastępują parametry z folderu Arkusz blachy. W poszczególnych menedżerach właściwości PropertyManager obiektów arkusza blachy są zaznaczone odpowiednie pola wyboru Zastąp parametry domyślne. Kiedy wszystkie opcje są wyczyszczone, wszystkie parametry arkusza blachy poszczególnych obiektów są zależne od ustawień w folderze Arkusz blachy.
