Właściwości listy materiałów - Lista materiałów

Można określić ustawienia projektowania dla list materiałów na poziomie dokumentu. Dostępne dla wszystkich typów dokumentów.

Aby otworzyć tę stronę, należy:

W otwartym rysunku lub tabeli LM złożenia kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie Tabele > Lista materiałów.

Ogólny standard projektowania

Ogólny standard projektowania Dziedziczony z wybranych ustawień strony Standard projektowania.

Obramowanie

Granica pola Ustawia grubość linii dla zewnętrznej granicy tabeli.
Granica siatki Ustawia grubość linii dla wewnętrznych linii siatki w tabeli.

Tekst

Czcionka

Kliknąć, aby zmodyfikować czcionkę.

Wyświetlanie wartości zerowej

Kreska Wybrać opcję wyświetlania dla kolumny Ilość, gdy w konfiguracji brak jest danego komponentu złożenia.
Zero
Puste

Brakujący komponent

Zachowaj wiersz dla brakującego komponentu Wybrać, aby wyszczególnić komponenty, które są brakujące w danej konfiguracji.

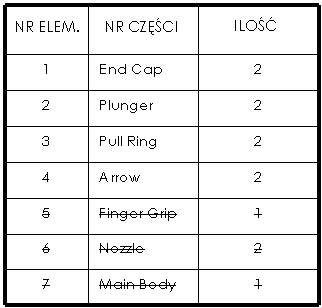

Wybrać Wyświetlaj z przekreślonym tekstem, aby wyświetlić wyszczególnienie brakującego komponentu z przekreśleniem.

Layer

Layer
Wybrać warstwę.
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
Aby zastosować te ustawienia warstwy, konieczne jest wybranie Według standardu jako Warstwa (pasek narzędzi Warstwa) w dokumencie widoku rysunku.

Opcje

Początkowe zera
Standardowe Początkowe zera pojawiają się zgodnie z ogólnym standardem projektowania.
Pokaż Zera przed przecinkiem dziesiętnym są pokazywane.
Usuń Początkowe zera nie pojawią się.
Końcowe zera
Usuń tylko dla zera Końcowe zera są obcinane dla całych wartości metrycznych, zgodnie ze standardami ANSI i ISO.
Pokaż Końcowe zera są wyświetlane zgodnie z miejscami dziesiętnymi określonymi dla Jednostek.
Usuń Końcowe zera: nie pojawią się.
Standard Końcowe zera pojawiają się zgodnie ze standardem ASME Y14.5M-1994.
Nie dodawaj "ILOŚCI" obok nazwy konfiguracji Wybrać, aby wyeliminować słowo ILOŚĆ z kolumny konfiguracji.
Wybranie tej opcji jest konieczne przed wstawieniem LM. Wybranie tej opcji dla istniejącej LM nie daje żadnego efektu.
Nie kopiuj z szablonu nazwy kolumny ILOŚĆ Wybrać, aby użyć nazwy konfiguracji, do której dołączony jest ciąg znaków /ILOŚĆ jako nagłówek kolumny ilości.
Ogranicz LM tylko najwyższego poziomu do jednej konfiguracji Wybrać, aby ograniczyć LM Tylko najwyższy poziom do jednej konfiguracji. Gdy nastąpi zmiana konfiguracji na LM, etykieta kolumny ilości pozostanie niezmieniona.
Automatyczna aktualizacja listy materiałów (LM) Wybrać, aby aktualizować LM, gdy nastąpi dodanie lub usunięcie komponentów w skojarzonym złożeniu.
