Rétablir surface

Avec l'outil Rétablir surface, vous pouvez combler les perçages et les arêtes externes en prolongeant une surface existante le long de ses frontières naturelles.

Vous pouvez également prolonger les limites naturelles d'une surface d'un pourcentage donné ou connecter les extrémités pour remplir la surface. Vous pouvez appliquer l'outil Rétablir surface à toute surface que vous créez ou importez.

Rétablir la surface étend une surface existante, tandis que Remplir la surface crée plusieurs surfaces, applique un raccord entre elles, utilise des courbes de contrainte, etc.

Exemple: Rétablir surface

Pour utiliser l'outil Rétablir surface:

  1. Ouvrez la pièce surfacique que vous voulez rétablir.
  2. Cliquez sur Rétablir surface (barre d'outils Surfaces) ou sur Insertion > Surface > Rétablir.
  3. Sous Sélections select_surface_edge.png, choisissez la face ou les arêtes que vous souhaitez rétablir.
    En fonction de l'arête sélectionnée, la surface peut s'étendre jusqu'à ses limites naturelles. Pour contraindre l'arête, sélectionnez l'arête adjacente, comme indiqué ci-dessous.

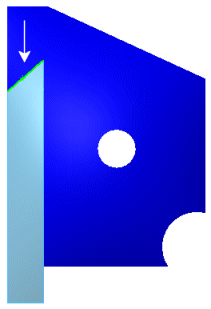

    Prolonger les arêtes. Si vous sélectionnez l'arête indiquée, la surface s'étend jusqu'à ses limites naturelles. Ajustez la Distance pour prolonger la surface d'un certain pourcentage par rapport à ses limites naturelles. Pour contraindre le prolongement de la surface, sélectionnez les deux arêtes comme indiqué ci-dessus.
  4. Sous Options, Rétablir arêtes - Modalités, vous pouvez accepter le réglage par défaut Prolonger les arêtes pour prolonger les arêtes jusqu'à leurs limites naturelles. Une autre option consiste à sélectionner les deux arêtes et choisir Connecter les extrémités, comme indiqué ci-contre.

    Pour créer une extension de surface fusionnée avec la surface d'origine, activez la case à cocher Fusionner avec le corps d'origine (réglage par défaut).

    Pour créer un corps surfacique distinct, désactivez la case à cocher Fusionner avec le corps d'origine. Le corps surfacique d'origine et le nouveau corps apparaissent dans l'arbre de création FeatureManager.

  5. Cliquez OK pour rétablir la surface.
Rétablir surface, sélectionnez les deux arêtes de gauche et l'arête interne. Sous Options, sélectionnez Connecter les extrémités. Rétablir surface, sélectionnez la face. Sous Options, sélectionnez Toutes les arêtes. Toutes les arêtes s'étendent jusqu'à leurs limites naturelles.
