Décalage des lignes de rappel

Vous pouvez cliquer à l'aide du bouton droit de la souris sur des lignes de rappel de cotes linéaires et sélectionner Options d'affichage > Décalage pour placer un décalage dans la ligne.

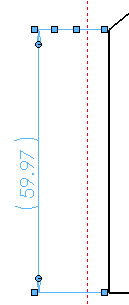

La ligne de rappel des cotes après la sélection de Décalage La ligne de rappel des cotes après déplacement d'une jonction
Pour supprimer un décalage d'une ligne de rappel des cotes, cliquez sur cette ligne à l'aide du bouton droit de la souris et désélectionnez Options d'affichage > Décalage.

Création de décalages dans les lignes de rappel des cotes

Vous pouvez cliquer à l'aide du bouton droit de la souris sur une ligne de rappel et sélectionner Options d'affichage > Décalage pour décaler les lignes de rappel des cotes linéaires.

Pour créer un décalage dans une ligne de rappel des cotes:

  1. Cliquez sur une ligne de rappel des cotes à l'aide du bouton droit de la souris et sélectionnez Options d'affichage > Décalage .
  2. Faites glisser horizontalement ou verticalement un point sur une ligne de rappel des cotes pour créer un pli.
    Pour supprimer un décalage d'une ligne de rappel des cotes, cliquez sur cette ligne à l'aide du bouton droit de la souris et désélectionnez Options d'affichage > Décalage.

Cassures multiples pour les cotes et les symboles

Vous pouvez appliquer des cassures multiples aux lignes d'attache de cote et de symbole en cliquant sur le Bouton leader_jog.png Ligne d'attache avec cassures multiples dans l'onglet Lignes d'attache du PropertyManager Cotation.

Vous pouvez également ajouter des cassures après avoir placé une cote ou un texte et cliquant à l'aide du bouton droit de la souris et en sélectionnant Ajouter une jonction. Faites glisser les jonctions pour créer une cassure après avoir inséré la jonction.

Vous pouvez ajouter des lignes d'attache avec cassures multiples aux symboles pour le perçage et aux types de cotes suivants:
  • Diamètre
  • Radial
  • Chanfrein
