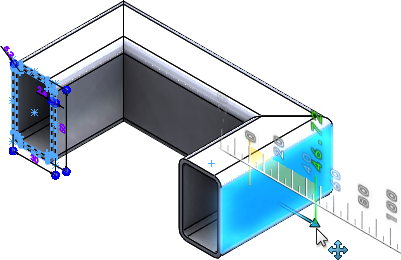

Konstrukcje spawane Instant3D Instant3D działa na częściach konstrukcji spawanych dla dwuwymiarowych i trójwymiarowych konstrukcji spawanych. Uchwyty przeciągania Wybrać ścianę do przeciągnięcia. Pojawi się strzałka przeciągania w najbliższym dostępnym kierunku do przeciągania. Można przenieść obiekt konstrukcji spawanej, aby wydłużyć dołączone obiekty oraz szkic prowadzący. Przeciągnąć uchwyt. Część konstrukcji spawanej o zmienionym rozmiarze Przeciągnąć ścianę końcową, aby wydłużyć człon konstrukcyjny. Uchwyty przeciągania działają również, jeżeli orientacja ściany bocznej nie leży w tej samej płaszczyźnie, co szkic prowadzący. Instant3D zachowuje ogólny kierunek uchwytu przeciągania, wydłużając lub skracając szkic prowadzący i dołączone obiekty. Inne przykłady Podczas przeciągania segmentu członu konstrukcyjnego, podgląd wybranego segmentu ukazuje lokalizację. Wybrać ścianę członu konstrukcyjnego do przeciągnięcia Przeciągnąć podgląd do nowej lokalizacji Pozycja końcowa Temat nadrzędnyInstant3D Omówienie funkcji Instant3D Tworzenie operacji w Instant3D Modyfikowanie operacji w Instant3D Edytowanie szkiców w Instant3D Linijki Instant3D Ruchome płaszczyzny przekroju Instant3D
