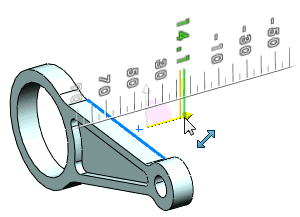

Linijki ekranowe służą do precyzyjnego mierzenia modyfikacji.
Kątomierz (linijka kątowa) pojawia się dla obrotów, pochyleń oraz kiedy używamy pierścieni triady do obracania Ruchomych płaszczyzn przekroju.

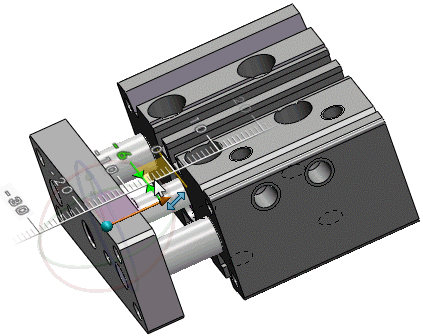

W złożeniach kiedy klikniemy Przenieś triadą w menu podręcznym, wraz z triadą pojawią się linijki, które pozwalają przenieść komponenty do określonej lokalizacji.
Podczas przeciągania uchwytów triady w celu przemieszczenia operacji, linijki pozwalają precyzyjnie modyfikować pozycję. Wideo: Przeciąganie uchwytów trójcy do operacji przeniesienia
Gdy wskaźnik znajduje się z daleka od linijki, można swobodnie przeciągać wymiary. Przesunięcie wskaźnika nad linijkę powoduje przyciąganie do działek linijki. Wideo: Przyciąganie do podziałki linijki w Instant3D
Linijka pojawia się również w przypadku użycia narzędzia Edytuj operację
dla następujących operacji:
- Wyciągnięcia (dodania, wycięcia i powierzchni)
- Obroty (dodania, wycięcia i powierzchni)
- Odgięcie bazowe
Jeżeli elementu nie można przeciągać, uchwyt przybiera kolor czarny
, albo pojawi się ikona
podczas próby przeciągania. Operacja ta nie jest obsługiwana lub jest powiązana.
