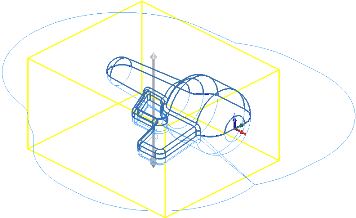

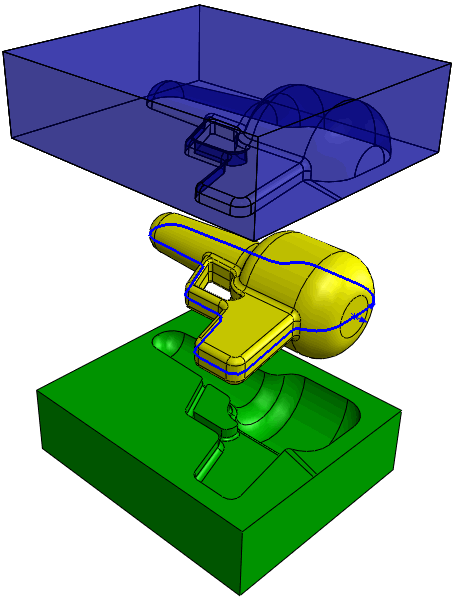

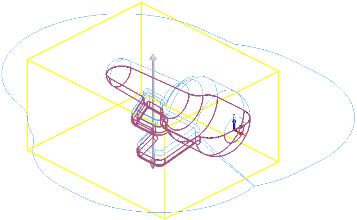

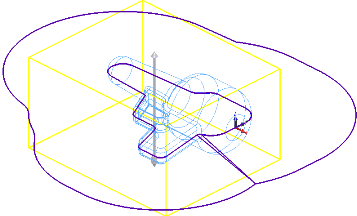

Kalıp Ayır PropertyManager Bir kalıp için maça ve boşluk oluşturabilirsiniz. Bir kalıp ayırma oluşturmak için parçanın Yüzey Gövdeleri klasöründe en az üç yüzey gövdesi olması gerekir: bir maça yüzeyi gövdesi, bir boşluk yüzeyi gövdesi ve bir ayrım yüzeyi gövdesi. Birden çok parça veya aynı parçanın birden çok örneği için kalıp ayrımından bir kalıp oluşturabilirsiniz. Maçanın ve boşluk bloklarının kaymasını engellemek için, bir kalıp parçasına kalıp ayrımı eklemeden önce ayrım yüzeylerinin çevresi boyunca bir kenetleme yüzeyi ekleyebilirsiniz. Ayrıca ayrımı eklediğinizde otomatik olarak kenetlenme yüzeyi oluşturabilirsiniz. Kalıplı bir parçada delikleri kapatmak için kapatma yüzeyleri ekleyebilirsiniz. Eğer yüzey gövdelerini kalıplı parça ile eklemezseniz, daha sonra kalıp ayır komutunun otomatik olarak örebileceği bir ayrı yüzeyler koleksiyonu ekleyebilirsiniz. Kalıp Ayır PropertyManager'ını açmak için aşağıdakilerden birini yapın: Kalıp Ayır (Kalıp Araçları araç çubuğu) öğesine tıklayın. Ekle > Kalıplar > Kalıp Ayır öğesine tıklayın. Bir Kalıp Ayrımı unsuruna sağ tıklayıp Unsuru Düzenle öğesine tıklayın. Blok Boyu Yön 1'de Derinlik Ayrımın derinliğini kalıp maçasında tanımlar. Yön 2'de Derinlik Ayrımın derinliğini kalıp boşluğunda tanımlar. Kenetleme Yüzeyi Otomatik olarak bir kenetlenme yüzeyi oluşturur. Draft Açısı Kenetlenme yüzeyi için draft açısını belirler. Maça Maça Yüzeyi Gövdeleri Kalıp maçasını tanımlayan seçili yüzeyleri vurgular. Boşluk Boşluk Yüzeyi Gövdeleri Kalıp boşluğunu tanımlayan seçilmiş yüzeyleri vurgular ve gösterir. Ayrım Yüzeyi Ayrım Yüzeyi Gövdeleri Kalıp ayrım yüzeyini tanımlayan seçilmiş yüzeyleri vurgulayarak gösterir. Kalıp ayrımı Sonrasında Kalıp Ana başlıkKalıp Tasarımı Kenetleme Yüzeyi
