Rezistence návrhu koutového svaru (Evropská norma)

Velikost svaru je určena podle Eurokódu EN 1993-1-8: 2002, odstavec 4.5.3.

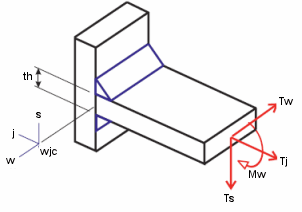

Tažné síly svaru jsou rozpuštěny do souřadnic svaru, jak je zobrazeno na obrázku. Oblast průřezu svaru se soustřeďuje do kořenu.

Metoda uvolňování svarového spojení

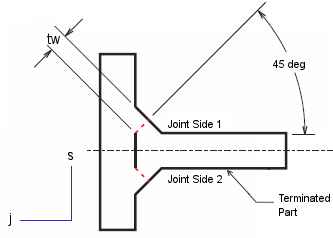

Metoda uvolňování přes průřez svaru
Pro příčné zatížení v souřadnicích svarového spojení Pro příčné zatížení v souřadnicích průřezu svaru

Síly přenášené na jednotku délky svaru jsou rozloženy na rovnoběžné a příčné složky vzhledem k podélné ose svaru a na kolmé a příčné složky vzhledem k rovině svaru.

Odpor koutového svaru je dostatečný, pokud jsou splněny oba následující vzorce:

kde:

  • fu je mezní pevnost slabšího spojeného dílu v tahu
  • βw je odpovídající korelační koeficient podle této tabulky.
  • γΜ2 je částečný koeficient bezpečnosti podle této tabulky.
  • je normální napětí kolmé k hrdlu
  • je smykové napětí (v rovině hrdla) kolmé k ose svaru
  • je smykové napětí (v rovině hrdla) rovnoběžné s osou svaru
  • je normální napětí rovnoběžně s osou svaru Při ověřování odolnosti svaru se nebere v úvahu.
