Globální souřadný systém
Směrový vstup se standardně týká globálního souřadného systému (X, Y a Z), který je umístěn na rovině Plane1 s počátkem umístěným v Počátku dílu nebo sestavy. Rovina Plane1 je první rovina, která se zobrazí ve stromu FeatureManager a může mít odlišný název. Referenční triáda ukazuje globální směry X, Y a Z.
Na obrázku níže vidíte vztah mezi globálním souřadným systémem rovinami Plane1, Plane2 a Plane3.
Kde X je směr 1 roviny Plane1, Y je směr 2 roviny Plane1 a Z je směr kolmo k rovině Plane1.
|
| Složky napětí v globálním souřadném systému |
|

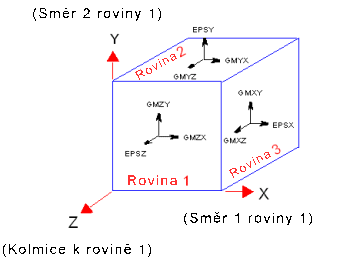

| Složky namáhání v globálním souřadném systému |
Klepnutím pravým tlačítkem na jeho ikonu a výběrem volby Osy může být globální souřadný systém zobrazen na libovolném obrázku.
Místní souřadné systémy
Místní souřadné systémy jsou všechny ostatní souřadné systémy kromě globálních souřadných systémů. Můžete určit uchycení a zatížení v jakémkoliv požadovaném směru. Například když definujete sílu na válcové ploše, můžete ji aplikovat v radiálním, obvodovém nebo axiálním směru. V tomto případě je nutné vybrat osu jako referenční geometrii.
Stejně tak pokud vyberete kulovou plochu, můžete při aplikaci omezení vybrat radiální, podélný nebo příčný směr.
Při zobrazení výsledků můžete použít referenční roviny a osy. Je například možné zobrazit napětí na válcové ploše v radiálním směru.
Použití referenčních rovin a os. Referenční roviny a osy můžete použít k definování vlastností ortotropního materiálu nebo aplikaci směrových zatížení a uchycení.

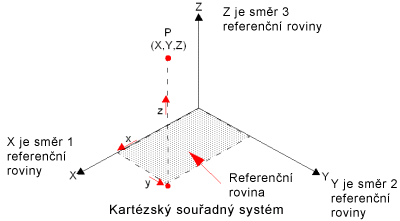

- Použití referenčních rovin. Referenční rovina určuje kartézský souřadný systém (viz následující obrázek).

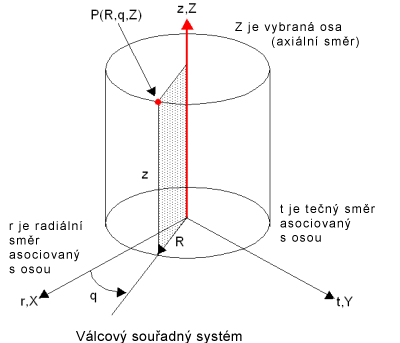

- Použití referenčních os Referenční osa určuje válcový souřadný systém dle následujícího obrázku.
Podrobnosti naleznete v tématu Zatížení a uchycení.
