Zrcadlení prvků plechových dílů

Vybrané prvky plechových dílů můžete zrcadlit kolem roviny ve středu stávajícího plechového dílu.

Můžete zrcadlit následující prvky plechových dílů:
  • Lem z hranyTool_Edge_Flange_Sheet_Metal.gif
  • Okrajový lemTool_Miter_Flange_Sheet_Metal.gif
  • ObrubaTool_Hem_Sheet_Metal.gif
  • Základní plech/ouškoTool_Base_Flange_Tab_Sheet_Metal.gif
  • Uzavřený rohTool_Closed_Corner_Sheet_Metal.gif
Rovina používaná k zrcadlení prvku plechu musí být vystředěná mezi hrany základního lemu.

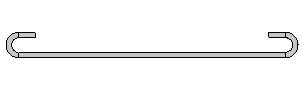

Vystřeďte rovinu tak, aby zrcadlila lem z hrany mezi dvěma hranami základního lemu (zelené šipky). Nevybírejte hranu vytvořenou pomocí funkce Lem z hrany jako jednu ze dvou hran pro zrcadlení (červená šipka).

Postup zrcadlení prvku plechu:

  1. vytvořte plechový díl.

    Vytvořte a okótujte skicu tak, abyste mohli použít k zrcadlení prvku plechu stávající rovinu.

  2. Vytvořte rovinu vystředěnou mezi dvěma hranami základního plechu.
  3. Klepněte na jeden z následujících prvků plechů na panelu nástrojů pro plechy nebo vyberte Vložit > Plech:
    • Lem z hranyTool_Edge_Flange_Sheet_Metal.gif
    • Okrajový lemTool_Miter_Flange_Sheet_Metal.gif
    • ObrubaTool_Hem_Sheet_Metal.gif
    • Základní plech/ouškoTool_Base_Flange_Tab_Sheet_Metal.gif
    • Uzavřený rohTool_Closed_Corner_Sheet_Metal.gif


  4. Klepněte na položku ZrcadleníTool_Mirror_Features.gif na panelu nástrojů Prvky nebo na Vložit > Pole/zrcadlení > Zrcadlení.
  5. Ve správci PropertyManager:
    1. Pod položkou Plocha/rovina zrcadlení vyberte rovinu vystředěnou mezi dvěma hranami základního plechu pro Plocha/rovina zrcadleníPM_plane.gif.
    2. Pod položkou Prvky k zrcadlení vyberte prvek plechového dílu pro Prvek k zrcadlení.
  6. Klepněte na tlačítko PM_OK.gif.
