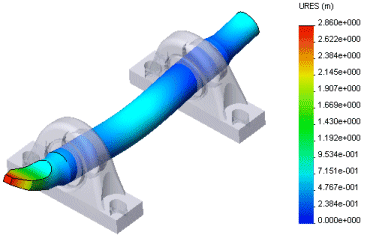

Podczas wykreślania wyników złożeń z ukrytymi lub wykluczonymi obiektami, można przeglądać wyniki pozostałych komponentów w kontekście całego złożenia poprzez pokazanie ukrytych lub wykluczonych obiektów kolorami półprzezroczystymi z kontrolowanymi poziomami przezroczystości.
- Wykreślić żądany wynik w dokumencie złożenia, w którym występuje jeden lub kilka ukrytych komponentów.
- Kliknąć prawym przyciskiem myszy ikonę wykresu i wybrać Ustawienia
.
- W menedżerze właściwości PropertyManager wybrać Pokaż ukryte obiekty lub Pokaż wykluczone obiekty.
- Wybrać jedną z poniższych możliwości:
-
Półprzezroczyste (Jeden kolor), aby wyświetlić wszystkie ukryte części w jednym wybranym kolorze. Można również regulować przezroczystość przeciągając suwak.
-
Półprzezroczyste (Kolory części), aby wyświetlić wszystkie ukryte części w ich kolorach trybu cieniowania. Można również regulować przezroczystość przeciągając suwak.
- Kliknąć .
