Příklady správy komplexních rohů

Toto téma předvádí příklady komplexních rohů s různým pořadím oříznutí.

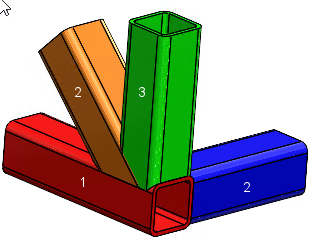

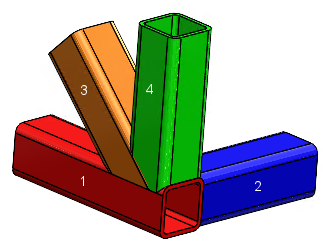

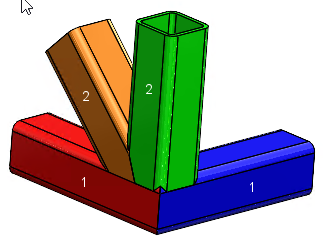

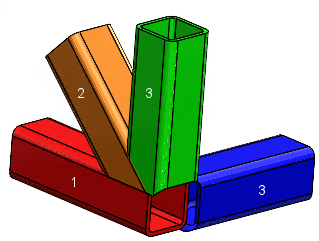

V následujících příkladech čísla členů představují pořadí oříznutí:
  • Pořadí oříznutí=1
  • Pořadí oříznutí=1
  • Pořadí oříznutí=2
  • Pořadí oříznutí=2
  • Pořadí oříznutí=1
  • Pořadí oříznutí=2
  • Pořadí oříznutí=2
  • Pořadí oříznutí=3
  • Pořadí oříznutí=1
  • Pořadí oříznutí=2
  • Pořadí oříznutí=3
  • Pořadí oříznutí=4
  • Pořadí oříznutí=1
  • Pořadí oříznutí=2
  • Pořadí oříznutí=3
  • Pořadí oříznutí=3

Člen ve skupině nástroje na ořezání

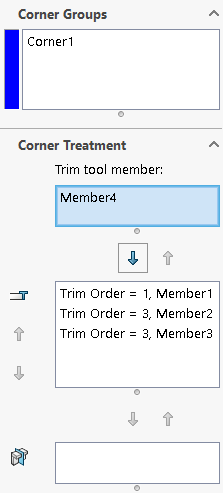

Když ve správci PropertyManager Komplexní roh přesunete člen ze skupiny Oříznutí těla do skupiny Člen ořezového nástroje, budou zbývající členy oříznuty. Oříznutí se řídí:

  • pořadím oříznutí zbývajících členů,
  • pozicí člena, který je přesunut do skupiny Člen ořezového nástroje.

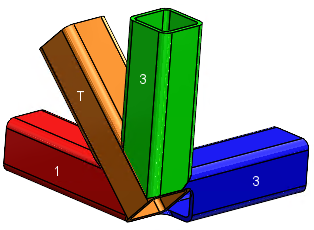

V následujícím příkladu T představuje přesun člena 4 do skupiny Člen ořezového nástroje.

Člen ve skupině rovinného nástroje

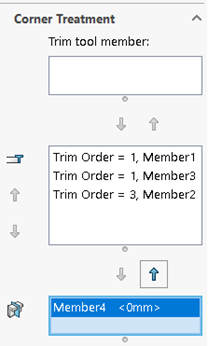

Když ve správci PropertyManager Komplexní roh přesunete prvek do skupiny Rovinný nástroj, bude přesunutý člen oříznut. Oříznutí se řídí pořadím ořezu a pozicemi členů, které se dotýkají přesunutého člena.

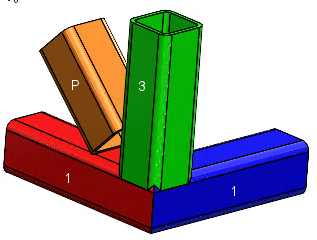

V následujícím příkladu P představuje přesun člena 4 do skupiny Rovinný nástroj.
