Příklad porovnávání možností orientace součástí

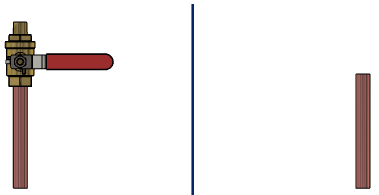

Tento příklad porovnává možnosti orientace součástí, když zrcadlíte podsestavu ventilu na druhou trubku.

Postup porovnání možností orientace součástí:

  1. Otevřete model, když zrcadlíte podsestavu ventilu na druhou trubku.
  2. Klikněte na Lineární pole součástí > Zrcadlit součásti (panel nástrojů Sestava).
  3. Ve správci PropertyManager vyberte následující položky:
    1. Jako Rovinu zrcadlení vyberte rovinu.
    2. Jako Součást k zrcadlení vyberte podsestavu ventilu.
  4. Kliknutím na Další přejděte na Krok 2: Nastavit orientaci.
  5. V části Typ zrcadlení vyberte Počátek součásti.
  6. V části Orientace součástí vyberte možnost orientace součástí.
    Možnost orientace součástí Obrázek zrcadlené součástí
    Zrcadlení osy X, zrcadlení osy Y

    Zrcadlení os X a Y okolo roviny.
    Zrcadlení a převrácení osy X, zrcadlení osy Y

    Zrcadlení os X a Y okolo roviny, obrácený směr osy X.
    Zrcadlení osy X, zrcadlení a převrácení osy Y

    Zrcadlení os X a Y okolo roviny, obrácený směr osy Y.
    Zrcadlení a převrácení osy X, zrcadlení a převrácení osy Y

    Zrcadlení os X a Y okolo roviny, obrácený směr os X a Y.
