Vazby šířky

Vazba šířky omezuje jazýček mezi dvěma rovinnými plochami.

Odkazy šířky mohou zahrnovat:

• dvě rovnoběžné rovinné plochy,
• dvě nerovnoběžné rovinné plochy (s úkosem nebo bez něj)

Mezi odkazy záložek patří:

• dvě rovnoběžné rovinné plochy,
• dvě nerovnoběžné rovinné plochy (s úkosem nebo bez něj)
• jedna válcová plocha nebo osa.

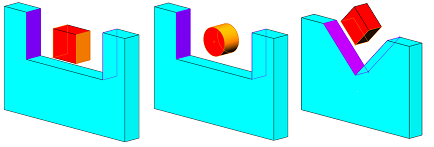

Příklady:

Postup přidání vazby šířky:

1. Klikněte na ikonu Vazba (panel nástrojů pro sestavy) nebo na Vložit > Vazba.
2. Na záložce Pokročilé klikněte na položku Šířka .
3. Pod položkou Výběry vazeb:
   1. Vyberte dvě rovinné plochy pro Výběr šířky prvního dílu.
   2. Vyberte dvě rovinné plochy nebo jednu válcovou plochu či osu pro Výběr šířky druhého dílu.
4. Pod položkou Typ vazby vyberte omezení:

   Volba	Popis
   Střed	Vazba šířky vycentruje jazýček s šířkou drážky.
   Volné	Součásti se volně pohybují v rámci limitů vybraných ploch nebo rovin vzhledem k součástem.
   Kóta	Určí vzdálenost nebo úhlovou kótu od jedné sady výběru k nejbližší protilehlé sadě výběru rovin nebo ploch.
   Procent	Určí vzdálenost nebo úhlovou kótu s procentuální hodnotou od jedné sady výběru ke středu protilehlé sady výběru.

5. Klepněte na .
   Součásti se zarovnají tak, že jazýček bude uprostřed mezi plochami drážky. Jezdec se může posouvat podél střední plochy drážky a otáčet kolem osy, která je kolmá ke střední ploše. Vazba šířky zabraňuje tomu, aby se jezdec posouval či otáčel ze strany na stranu.
