V levém panelu okna SOLIDWORKS můžete řídit návrhy dílů a sestav, listy výkresu, vlastnosti, konfigurace a aplikace jiných dodavatelů. CommandManager umožňuje přístup k nástrojům SOLIDWORKS.
Strom FeatureManager®
Ve stromu okna FeatureManager se názvy prvků zobrazují v pořadí, ve kterém byly vytvořeny, pokud jejich uspořádání nezměníte. (Prvky můžeme považovat za součásti dílů.)
Ve stromu FeatureManager v sestavách jsou zobrazeny součásti (díly nebo podsestavy a jejich prvky), složka Vazby a prvky sestavy.
Strom FeatureManager ve výkresech obsahuje pro každý list výkresu jednu ikonu. Pod každým listem vidíme ikony formátu listu a jednotlivých pohledů. Pod každým pohledem jsou díly a sestavy, které do daného pohledu patří.
PropertyManager

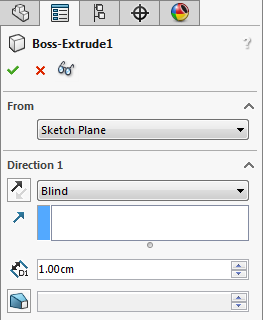

Většina nástrojů pro skici, prvky a výkresy v aplikaci SOLIDWORKS otevře PropertyManager v levém panelu. Tento PropertyManager obsahuje dostupné vlastnosti entity nebo prvku, takže zde můžete pohodlně zadávat vlastnosti, aniž by vám dialogové okno zakrývalo grafickou plochu.

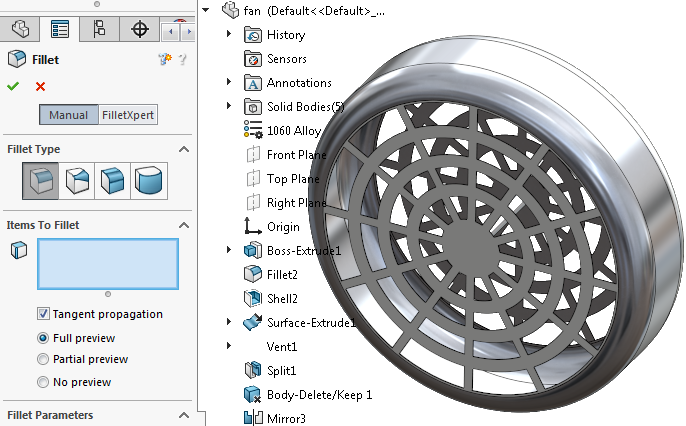

Ve správci PropertyManager můžete klepnutím zobrazit také plovoucí strom FeatureManager.
ConfigurationManager
ConfigurationManager slouží k vytváření, výběru a zobrazování více konfigurací dílů a sestav.
DimXpertManager
DimXpertManager obsahuje seznam prvků tolerance definovaných pomocí nástroje DimXpert pro díly. Zobrazuje také nástroje DimXpert používané pro kótování a tolerování v dílech. Tyto kóty a tolerance je možné importovat do výkresů.
DisplayManager
DisplayManager zobrazuje seznamy a poskytuje přístup ke vzhledům, nálepkám, prostředím, světlům a kamerám, které se používají v aktuálním modelu. Když je aktivován doplňkový modul PhotoView 360, poskytuje DisplayManager přístup k možnostem PhotoView.
Zobrazení Správce Manager
Mezi stromem FeatureManager a okny PropertyManager, ConfigurationManager a DisplayManager můžete přepínat klepnutím na záložky v horní části levého panelu v okně SOLIDWORKS.

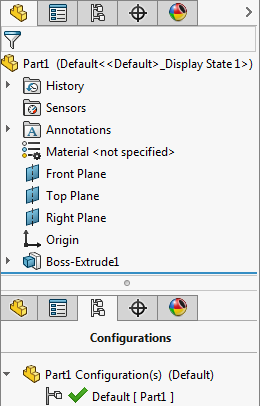

Můžete také tento panel rozdělit a zobrazit si více správců nebo více kopií stejné správce.
