V tabulkách rozměrů plechu/ohybů se ukládají vlastnosti zadaných materiálů. V jedné tabulce můžete přiřadit přídavek na ohyb, poloměr ohybu nebo k-faktor k libovolné kombinaci tloušťky, poloměru ohybu a materiálu.
Můžete také použít jednotlivé tabulky rozměrů plechu a tabulky ohybů. Viz témata Tabulka rozměrů plechu a Přehled tabulky ohybů.
Kde najít tabulku rozměrů plechu/tabulku ohybů:
-
Při vytváření základního plechu prostřednictvím správce PropertyManager Základní plech.
- Po vytvoření základního plechu, klepnutím pravým tlačítkem myši na Plechové díly Plechové díly
ve stromu FeatureManager a výběrem položky Upravit prvek.
Tyto tabulky jsou součástí aplikace SOLIDWORKS a jsou umístěny v následující složce: <instalační_adresář>\lang\<jazyk>\Sheet Metal Gauge Tables\.
Jsou zde zahrnuty jak tabulky rozměrů plechu, tak tabulky ohybů. Můžete je použít jako šablony pro vytvoření svých vlastních tabulek.

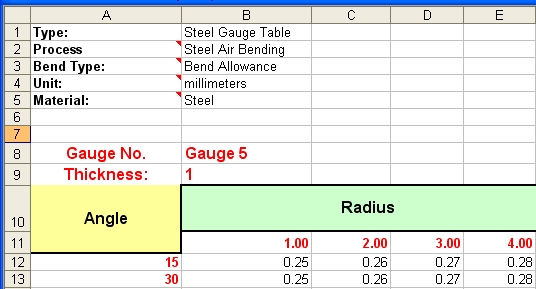

Následující příklad ukazuje kombinovanou tabulku rozměrů plechu/ohybů. Pro každé číslo rozměru (tloušťku) si můžete vybrat z celé řady poloměrů a úhlů.
