Přidání popisů děr do výkresu

Můžete přidat popisy díry do standardních pohledů výkresu a do pohledových řezů.

Přidání popisu díry.

  1. Klikněte na Popis díry (panel nástrojů Popisy) nebo klikněte na možnost Vložit > Popisy > Popis díry .
    Ukazatel se změní na .
  2. Klepněte na hranu díry a potom klepněte do grafické plochy a umístěte popis díry.
    Vloží se Popis díry a objeví se PropertyManager Kóta. Popis díry obsahuje značku průměru a kótu průměru díry. Je-li známa hloubka díry, bude popis obsahovat také značku pro hloubku a kótu hloubky. Je-li díra vytvořena pomocí Průvodce dírami, obsahuje popis další informace (například kóty kuželového zahloubení nebo počet instancí díry).

  3. Upravte popis díry ve správci PropertyManager Kóta.

    Můžete zadat přesnost, vybrat styl šipky nebo přidat text. Měli byste však zachovat kóty a značky pro velikost a typ díry.

    Pokud byla díra vytvořena pomocí Průvodce dírami, můžete také kliknutím na Proměnné ve správci PropertyManager Kóta zobrazit seznam Proměnných popisu.

    Připojíte-li popis díry k závitové díře v normě ANSI používající palcové jednotky a jsou-li aktuálními jednotkami výkresu milimetry, budou průměr závitníku a hloubky děr uváděny v milimetrech, ale popis závitu si zachová velikost v palcích podle ANSI. Popis závitu můžete nahradit jinými proměnnými z dialogového okna Proměnné popisů.
  4. Opakováním kroků 2 až 4 vložte další popisy děr a klepněte na .

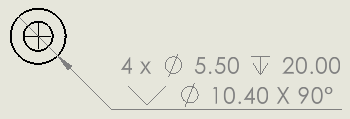

    Kótu lze zobrazit v různých formátech klepnutím pravého tlačítka na kótu, výběrem Možnosti zobrazení a poté klepnutím na možnost: Zobrazit jako průměr,, Zobrazit jako poloměr,, Zobrazit jako lineární, Zobrazit závorky, nebo Zobrazit jako inspekční.

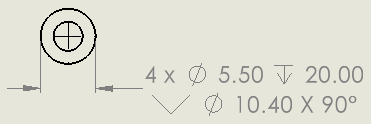

    Možnosti zobrazení > Zobrazit jako lineární

Přidání popisů děr do řezů

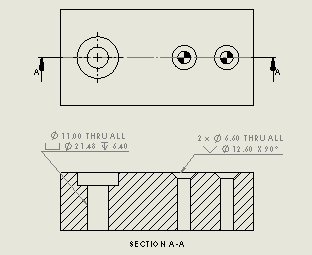

Můžete použít popisy díry na průřezové díry a drážky.

Můžete použít popisy ve výřezových pohledech, lokálních řezech a detailních pohledech. Popisy můžete použít na následující prvky:
  • Díry a drážky průvodce dírami
  • Pokročilé díry
  • Díry vytvořené s použitím prvku Odebrat rotací
  • Díry a drážky vytvořené pomocí prvku Odebrat vysunutím


Postup přidání popisů děr do řezů:

  1. Klikněte na Popis díry (panel nástrojů Popisy) nebo Vložit > Popisy > Popis díry .
    Ukazatel změní tvar na .
  2. Vyberte některý čárový segment průřezové díry.

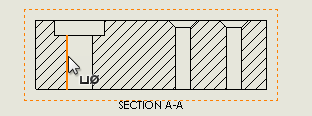

    • Klikněte a vyberte boční hranu:

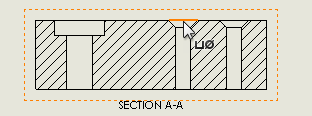

    • Podržte klávesu Shift a kliknutím vyberte horní nebo dolní hranu:

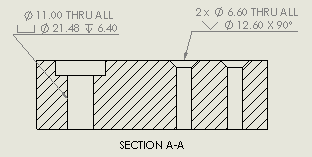

  3. Klepnutím umístěte popis.
