Soubor vzoru šrafování sldwks.ptn můžete uložit do libovolné prohledávatelné složky, aby nebyl přepsán při upgradu softwaru SOLIDWORKS®. To je užitečné, pokud soubor přizpůsobíte.
Jako výchozí je soubor vzoru šrafování uložen v instalační složce SOLIDWORKS a při každém upgradu SOLIDWORKS se přepíše výchozím souborem.
Určení nového umístění souboru vzoru šrafování:
- Přesuňte upravený soubor sldwks.ptn do umístění podle vašeho výběru.
- Klepněte na ikonu Možnosti
(základní panel nástrojů) nebo na nabídku .

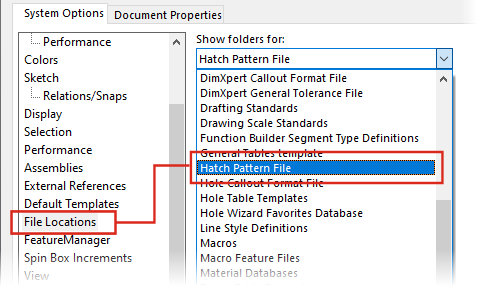

- Na záložce Možnosti systému vyberte Umístění souborů.
- V položce Zobrazit složky pro vyberte možnost Soubor vzoru šrafování.
- Vyberte aktuální umístění souboru vzoru šrafování a pak klepněte na možnost Odstranit.
- Chcete-li určit nové umístění, klepněte na tlačítko Přidat, vyhledejte nové umístění a klepněte na tlačítko OK.
Pokud sdílíte výkres, který používá vlastní vzor šrafování, rovněž příjemci nasdílejte vlastní soubor sldwks.ptn, aby se mu vzor šrafování vykresloval správně.
