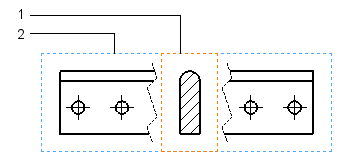

Otočené pohledy řezu Otočený pohled řezu lze vytvořit překrýváním skic na pohledu. Otočený pohled řezu pomocí plného zaoblení na žebru Záměrem tohoto příkladu je zobrazit pohled částečného řezu žebrem. Abyste mohli znázornit podobu průřezu žebrem, ručně vytvoříte skicu a aplikujete šrafování. Původní díl V pohledu naskicujte rovnoběžné čáry. Zachovejte zaměření pohledu poklepáním na pohled, aby se skica parametricky neměnila zároveň s dílem. Poklepejte na pohled, nikoli na list, aby bylo zajištěno, že se skica nachází v pohledu. Vytvořte kolmý vztah mezi jednou z čar a hranou žebra. Dále do skici vložte tečný oblouk, splajn a kóty. Není zapotřebí, aby byla skica plně definovaná. Kóty definují velikost skici a svazují skicu s dílem. Skryjte kóty klepnutím na Skrýt/zobrazit popisy (panel nástrojů Popisy). Přidejte šrafování klepnutím na Šrafování/vyplnění oblasti (panel nástrojů Popisy). Rotované pohledy řezů s použitím přerušených pohledů. Kombinací přerušeného pohledu a pohledu řezu lze vytvořit otočený pohled řezu. Původní díl Vytvořte pohled řezu a zarovnejte ho s přerušeným pohledem. Skrytím zdrojového pohledu odstraňte řez z listu výkresu. Podrobnosti najdete v části Skrytí a zobrazení pohledů. Nastavte dostatečně velkou Velikost mezery čáry přerušení vhodnou pro pohled řezu. Přetáhněte pohled řezu do mezery, aby překrýval přerušený pohled. 1 Pohledový řez 2 Přerušený pohled Nadřazené témaŘezy ve výkresech Skrytí a zobrazení pohledů
