Vazba Trajektorie

Vazba Trajektorie omezuje vybraný bod na součásti ke trajektorii. Trajektorii lze určit výběrem jedné či více entit v dané sestavě. U součásti a její cesty podél trajektorie je možné určit stoupání, vychýlení a naklopení.

Návod na přidání vazby Trajektorie:

  1. Klikněte na ikonu Vazba (panel nástrojů pro sestavy) nebo na Vložit > Vazba.
  2. Ve správci PropertyManager na záložce Pokročilé klikněte na možnost Vazba trajektorie .
  3. Pod položkou Výběry vazeb:
    1. Jako Vrchol součásti zvolte vrchol součásti, který se má připevnit ke trajektorii.
    2. Jako Výběr trajektorie zvolte spojité křivky, hrany a entity skici. K usnadnění výběru klepněte na Správce výběru.

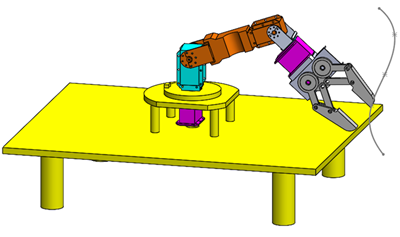

    Příklad výběru vrcholu součásti a výběru trasy:

  4. Pod položkou Typ vazby vyberte pro hodnotu Omezení trajektorie jednu:
    Volba Popis
    Volné Umožní vám přetahovat součást podél trajektorie.
    Vzdálenost podél trasy Omezí vrchol na určitou vzdálenost od konce trajektorie. Zadejte vzdálenost. Výběrem Otočit kótu změňte konec trajektorie, od kterého se měří vzdálenost.
    Procento podél trasy Omezí vrchol na určitou vzdálenost podél trajektorie, kterou zadáte jako procento. Zadejte procento. Výběrem Otočit kótu změňte konec trajektorie, od kterého se měří vzdálenost.
    Vzdálenosti zadané v nastavení Vzdálenost podél trajektorie nebo Procento podél trajektorie je přiřazen název proměnné D1@VazbaTrajektorien , který můžete používat v rovnicích, uživatelských vlastnostech a konfiguračních tabulkách.
  5. Jako Ovládání klopení/vybočení vyberte jednu z následujících možností:
    Volba Popis
    Volné Klopení a vybočení součásti není omezeno.
    Použít trasu Omezí jednu osu součásti tak, aby byla tečná ke trajektorii. Vyberte osu X, Y, nebo Z. Vyberte nebo zrušte výběr možnosti Obrátit.
  6. Jako Ovládání bočního náklonu vyberte jednu z možností:
    Volba Popis
    Volné Boční náklon součásti není omezený.
    Svislý vektor Omezí jednu osu součásti tak, aby byla zarovnaná s vybraným vektorem. Zvolte lineární hranu, nebo rovinnou plochu pro Svislý vektor. Vyberte osu X, Y, nebo Z. Vyberte nebo zrušte výběr možnosti Obrátit.
    Pro nastavení Ovládání klopení/vybočení a Ovládání bočního náklonu nemůžete použít stejnou osu.
  7. Klepněte na .
