Změna nastavení zobrazení dílu

Můžete změnit vzhled a průhlednost částí. U objemových a povrchových těl můžete také změnit režim zobrazení (například drátový režim nebo stínování) a viditelnost části.

Chcete-li změnit nastavení zobrazení dílu:

  1. Klikněte na v horní části stromu FeatureManager.

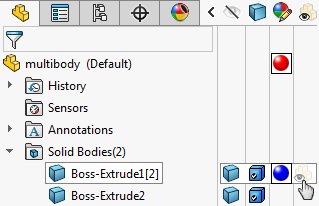

    Panel zobrazení se objeví po pravé straně stromu FeatureManager.

  2. V multitělové části rozbalte složku Objemová těla pro změnu nastavení zobrazení určitého těla.
  3. Přesuňte ukazatel do aktivní řady v panelu zobrazení.
    Prvek nebo tělo se zvýrazní v grafické ploše.
  4. Proveďte jeden z následujících úkonů:
    • Klepněte pravým tlačítkem myši a vyberte zobrazení z místní nabídky.
    • Klikněte do sloupce na nastavení, které chcete změnit.

      Pro nastavení Skryto/Zobrazeno a Průhlednost kliknutí zapíná nebo vypíná nastavení.

      Pro desky je vybrána volba Průhlednost
      Pro střední řadu trubic je v nastavení Skrýt/Zobrazit zvoleno Skrýt

      Místní nabídka zobrazí možná nastavení pro Režim zobrazení a Vzhled.

      • Nastavení pro Režim zobrazení jsou následující:
        • Drátový režim
        • Skryté hrany viditelné
        • Skryté hrany odstraněné
        • Stínovaný s hranami
        • Stínovaný
        • Výchozí zobrazení Značka zaškrtnutí v rohu ikony režimu zobrazení (například ) zobrazuje, že je to výchozí režim zobrazení. Na začátku je používán tento režim zobrazení. Pro potlačení tohoto nastavení vyberte režim zobrazení v podokně zobrazení.
        Výchozí režim zobrazení můžete změnit, když použijete plovoucí nabídku Styl zobrazení, v panelu nástrojů Průhledné zobrazení.
        Pro malé trubice je zvolen Režim zobrazení Drátový režim

      • Nastavení pro Vzhled jsou následující:
        • Vzhled - Zobrazuje PropertyManager Vzhledy, kde můžete přidat a upravit vzhledy
        • Odstranit vzhled - odstraní vzhled z vybraného prvku nebo pevného těla
        • Odstranit všechny vzhledy dílu z part_name - odstraní všechny vzhledy ze všech odkazů včetně vzhledu na úrovni dílu

        Vzhled nastaven pro velké a malé trubky

        Všechny vzhledy dílu jsou odstraněny
