Rozměry vymezovacího rámečku mohou být užitečné při určení prostoru potřebného pro přepravu a balení produktu.
Výpočet vymezovacího rámečku pro díl s množstvím ploch může být časově náročný. Pokud má díl množství ploch, vytvořte vymezovací rámeček po dokončení modelování dílu.
Chcete-li vytvořit vymezovací rámeček pro díl a zobrazit jeho vlastnosti, postupujte takto:
- V dokumentu dílu klikněte na .
- Ve správci PropertyManager Vymezovací rámeček vyberte Nejlépe přizpůsobit. Orientace vymezovacího rámečku je založena na rovině X-Y.
Vymezovací rámeček vypočítaný softwarem SOLIDWORKS nemusí mít minimální objem pro některá těla a díly. Navrhovaný vymezovací rámeček porovnejte s předchozími zkušenostmi a experimentálními daty a v případě potřeby ho upravte.
Chcete-li změnit referenční rovinu, klikněte na Vlastní rovina.
- V části Možnosti vyberte z těchto voleb:
- Zahrnout skrytá těla
- Včetně povrchů
- Zobrazit náhled
Pokud skryjete tělo v dílu, vymezovací rámeček se automaticky aktualizuje a obklopí pouze viditelná těla v modelu.
- Klikněte na

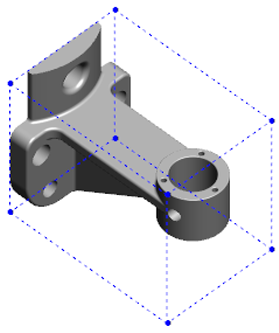

. Ve stromu FeatureManager přibyla za položkou Počátek položka Vymezovací rámeček
.
Můžete kliknout pravým tlačítkem na vymezovací rámeček a v místní nabídce vybrat Skrýt, Zobrazit, Potlačit nebo Uvolnit.
Chcete-li zobrazit vlastnosti vymezovacího rámečku, najeďte myší nad Vymezovací rámeček ve stromu FeatureManager nebo klikněte na záložku . Zde je zobrazena tloušťka, šířka, délka a objem vymezovacího rámečku.
