Rychlá kóta

Můžete použít rychlý volič kót pro umístění kót tak, aby byly rovnoměrně rozmístěny a bylo možné je snadněji číst.

Rychlý volič kót se objeví, když vložíte kóty do pohledů výkresů. Použijte manipulátor pro umístění kót v rovnoměrně rozmístěných intervalech. Když například vložíte kótu mezi dvě kóty, nová kóta je umístěna rovnoměrně mezi ně.

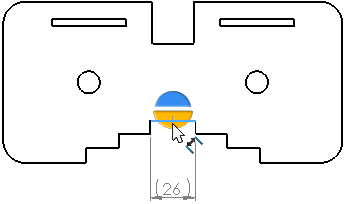

Umístěte rychle kóty pomocí rychlého voliče kót.

Můžete ovládat rozteč používanou rychlou kótou v Nástroje > Možnosti > Vlastnosti dokumentu > Kóty pod Velikost odsazení.

Když rychlý volič kót vytvoří kóty na symetrické ose, jakékoliv kóty, které by přesahovaly, jsou pro výkresy v normě ANSI střídavé.

Chcete-li rychlý volič kót ve správci PropertyManager Kóta zakázat, zrušte pod Pomocné nástroje pro kótování zaškrtnutí políčkaRychlé kótování. Toto nastavení bude zachováno pro všechny relace.

Když je rychlý volič kót povolen, můžete ho zrušit stisknutím klávesy ESC. Klepnete-li znovu na klávesu ESC,, zrušíte nástroj Inteligentní kóta.

Používání rychlého voliče kót

Můžete použít rychlý volič kót pro umístění kót tak, aby byly rovnoměrně rozmístěny a bylo možné je snadněji číst.

  1. Inteligentní kótaInteligentní kóta (panel nástrojů Kóty/vztahy) nebo na Nástroje > Kóty > Inteligentní.
  2. Vyberte entity ke okótování.
    V závislosti na typu kóty, kterou lze umístit, se rychlý volič kót zobrazí jako: nebo .
  3. Klepněte na část manipulátoru. Můžete také použít:
    • Klávesu Tab pro přepnutí k různým umístěním manipulátoru
    • Mezerník pro umístění kóty na vhodném místě mimo geometrii modelu
    Kóta je umístěna v blízkosti vybrané entity. Stávající kóty se posunou, aby vytvořily místo pro nové kóty, je-li to zapotřebí.

Chcete-li rychlý volič kót ve správci PropertyManager Rychlé kótování zakázat, zrušte pod Rychlé kótování zaškrtnutí políčkaPomocné nástroje pro kótování. Toto nastavení bude zachováno pro všechny relace.

Když je rychlý volič kót povolen, můžete ho zrušit stisknutím klávesy ESC. Klepnete-li znovu na klávesu ESC,, zrušíte nástroj Inteligentní kóta.
