Spojení profilů s omezením počáteční a koncové tečnosti

Můžete ovládat velikost a směr tečnosti výplně mezi skicami, plochami nebo hranami povrchů.

Když používáte vodící křivky, můžete také ovládat boční tečnost vybráním Typ tečnosti vodící křivky v nabídce Tečnost k ploše.

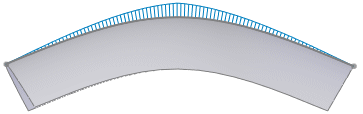

Není použita výplň s boční tečností.	Je použita výplň s boční tečností.

Postup pro ovládání počátečních/koncových omezení:

1. Vytvořte spojení profilů.
2. Ve správci PropertyManager pod položkou Počáteční/koncová omezení vyberte tyto typy tečnosti pro Počáteční omezení a Koncové omezení.

   Volba	Popis
   Výchozí	Přibližně narýsuje parabolu mezi prvními a posledními profily. Dotyk této paraboly řídí spojení profilů, výsledkem čehož je předvídatelnější a přirozenější povrch spojení profilů v případě, že nejsou určeny odpovídající podmínky.
   Žádný	Žádné omezení tečnosti není použito.
   Vektor směru	Použije omezení tečnosti na základě vybrané entity použité jako směrový vektor. Vyberte Směrový vektor . Pokud jej použijete jako Počáteční omezení, vyberte rovinu (pomocí plovoucího stromu FeatureManager) nebo lineární hranu nebo osu k určení Směrového vektoru .
   Kolmo k profilu	Použije omezení tečnosti kolmosti v počátečním a koncovém profilu.
   Tečnost k ploše	(K dispozici při připojování prvku hranice ke stávající geometrii.) Přilehlé plochy jsou tečné ve vybraném počátečním nebo koncovém profilu.
   Křivost k ploše	(K dispozici při připojování prvku hranice ke stávající geometrii.) Vytvoří hladký a vizuálně příjemný povrch s nepřetržitou křivostí na vybraném počátečním nebo koncovém profilu.

3. Nastavte položku Délka počáteční a koncové tečnosti. Použijte ovladače v grafické ploše a tažením změňte hodnotu nebo zadejte hodnoty přímo ve správci PropertyManager. Délka tečnosti ovládá velikost vlivu na spojení profilů. Vliv délky tečny je omezen jen k dalšímu řezu.
4. Zadejte Úhel úkosu a k počátečnímu nebo koncovému profilu přidejte úkos (dispozici, pokud je vybraný Směrový vektor nebo Kolmo k profilu).
   Pro nastavení Úhel úkosu můžete také použít konfigurační tabulku, nebo můžete poklepat na prvek výplně ve stromu FeatureManager. Poklepejte na hodnoty v grafické ploše a v dialogovém okně Upravit je změňte.
5. Chcete-li použít nastavení Počáteční nebo Koncové omezení na celý počáteční nebo koncový profil, vyberte možnost Použít pro všechny v části Počáteční nebo Koncové omezení.

   Použít pro všechny zapnuto Omezení v celém profilu řídí jediný ovladač.	Použít pro všechnyVypnuto V profilu je k dispozici několik ovladačů, které řídí váhu omezení v jednotlivých částech daného profilu.

6. Prohlédněte si náhled a je-li potřeba, klepněte na Obrátit směr tečny k obrácení směru tečny.

   Náhled spojení profilů bez použití nastavení Počáteční omezení a Koncové omezení	Výplň s použitím Tečnost k ploše pro Počáteční i Konečné omezení

7. Nastavte ostatní možnosti ve správci PropertyManager.
8. Klepněte na .
