Vytvoření obousměrného tažení

Můžete vytvářet tažení pro středový profil trasy v libovolném směru nebo pro celou trasy s použitím možnosti Obousměrný.

Můžete také určit hodnotu natočení trasy nezávisle pro každý směr tažení a použít hodnotu natočení po celé délce. Nemůžete ale použít vodicí křivky nebo nastavit počáteční a koncovou tečnost pro obousměrné tažení.

Obousměrná možnost je dostupná pro přidání tažením po křivce, odebrání tažením (kromě odebrání tažením, která používají objemové tažení), a díly taženého povrchu. Je rovněž k dispozici pro sestavy odebrání tažením po křivce.

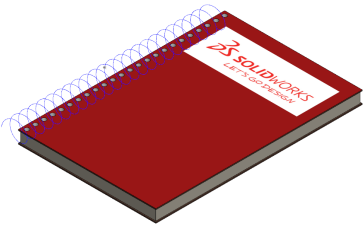

Postup vytvoření obousměrného tažení:

  1. V dílu klepněte na Vložit > Přidání > Táhnout po křivce.

  2. Ve správci PropertyManager v části Profil a trasa klepněte na Profil skici a postupujte následovně:

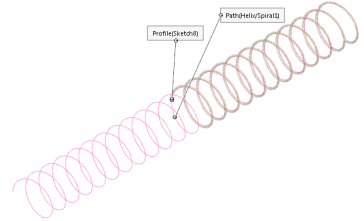

    1. V plovoucím stromu FeatureManager vyberte Skica8 pro možnost Profil a Šroubovice/spirála1 pro možnost Trasa.

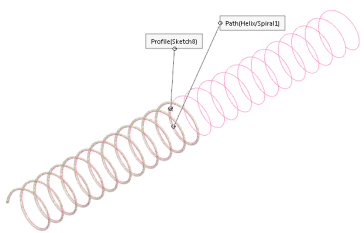

    2. Kliknutím na Směr 1 a Směr 2 můžete přepnout směr tažení.
      Směr č.&1 Směr č.&2
    3. Klepněte na Obousměrný .

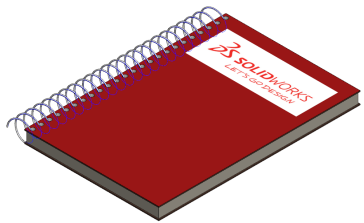

      Tažení se provede v obou směrech.

  3. Ve skupině Možnosti postupujte takto:

    1. U možnosti Orientace profilu klepněte na Použít trasu.
    2. U možnosti Natočení profilu klikněte na Přirozené.
      Můžete určit natočení každého konce tažení zvlášť a použít úhel natočení pro celou trasu.
      Možnosti Zobrazit náhled a Sloučit výsledek jsou vybrány jako výchozí.
  4. Klepněte na .
