Stávající průběžné úhlové kóty je možné upravovat.
Postup úpravy průběžných úhlových kót:
- Ve správci PropertyManager Kóta zaškrtněte na kartě Odkazové čáry možnost Zobrazit jako řetězovou kótu.

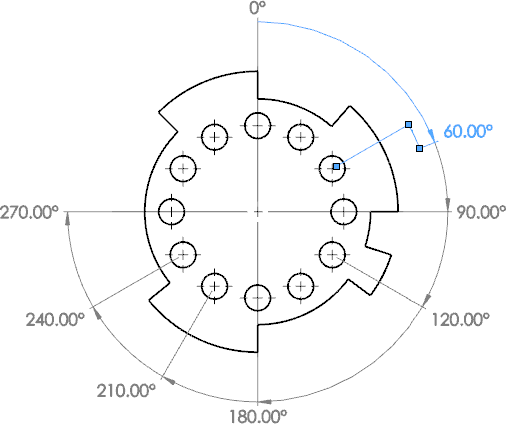

- V grafické ploše klikněte pravým tlačítkem na průběžnou úhlovou kótu na modelu a vyberte možnost Zrušit zarovnání.
- Přesuňte řetězec průběžných kót přetažením.
Přesunou se všechny průběžné kóty řetězce kromě kóty, u které bylo zrušeno zarovnání.
- Klikněte pravým tlačítkem na průběžnou úhlovou kótu na
lemu a vyberte možnost Možnosti zobrazení. Nyní vyberte některou z možností:
| Volba |
Popis |
|---|
|
Zarovnat průběžnou kótu
|
Zarovná všechny průběžné kóty. |
|---|
|
Vyhnutí
|
Zalomí odkazovou čáru kóty a umožní přemístit kótu.
|
|---|
|
Obnovit průběžnou kótu
|
Použije automatický algoritmus zalomení na průběžné kóty. |
|---|
|

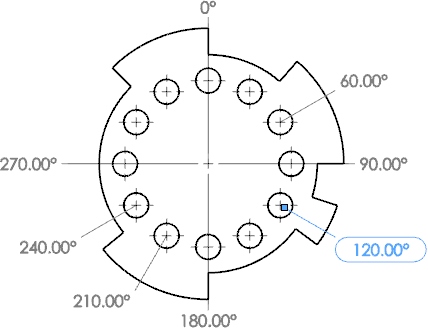

Zobrazit závorky
|
Uzavře vybrané kóty do závorek.
|
|---|
|
Zobrazit jako inspekční kótu
|
Zobrazí vybranou kótu jako inspekční kótu.
|
|---|
