Vytváření trasy pro konektory, která vede přes kabelovou lávku

Postup vytvoření trasy pro konektory, která vede přes kabelovou lávku:

  1. Klikněte na Nová > Sestava a pak na Uložit .
  2. Trasu začnete tak, že vložíte následující do hlavní sestavy kliknutím na Vložit součást (panel nástrojů Sestava) nebo přetažením z Knihovny návrhů, aplikace Průzkumník souborů, otevřeného okna dílu, platformy 3DEXPERIENCE Platform nebo aplikace Průzkumník Windows:

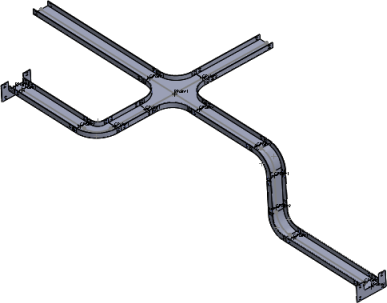

    1. Tvarovky kabelové lávky pro vytvoření sestavy kabelové lávky.
    2. Elektrické konektory v otvorech kabelových lávek.
  3. Ve správci PropertyManager Vlastnosti trasy nastavte možnosti a pak klikněte na .
    Ve stromu správce FeatureManager se objeví podsestava nové trasy, například [Kabelová lávka <n>-<název_sestavy>].
    Pokud se v kroku 2 výše obrátí pořadí kroků, bude název nové podsestavy trasy [Svazek <n>-<název_sestavy>].

  4. Vytvořte cestu mezi součástmi na každé straně a bodem spojení kabelové lávky s použitím libovolné kombinace následujících metod:
    • Použijte Automatické trasování pro tvorbu splajnů.
    • Narýsujte přímky , splajny a zaoblení pomocí nástrojů 3D skici.
    Elektrické trasy se generují z koncového bodu konektoru a bodu spojení kabelové lávky.
    Aby byly body spojení viditelné, klikněte na ikonu Zobrazit body trasy (panel nástrojů Zobrazit) nebo vyberte Zobrazit > Body trasy .
  5. Přetáhněte dodatečné elektrické konektory a vybavení pro trasování do podsestavy.
    Když přidáte jednotlivé konektory, do skici se přidá krátká čára (směrem od bodu spojení konektoru).
  6. Postup přiřazení elektro atributů úsekům trasy:
    1. Klikněte na nabídku Nástroje > Vyznačení trasy > Elektro > Upravit vodiče .
    2. Zadejte, které vodiče a kabely chcete použít.
    3. K určení cesty trasy proveďte jednu z následujících operací:
      • Vyberte segmenty trasy mezi konektory na obou stranách kabelové lávky.
      • V části Seznam vodičů od-do klikněte na možnost Vybrat trasu.
      Automaticky se rozpozná cesta trasy mezi konektory.
    4. Klikněte na .
  7. Ukončete skicu.
    Stejný postup můžete použít k vytváření tras pro konektory s vedením HVAC.
