Vytvoření uživatelem definované trasy

Vytvoření uživatelem definované trasy, když jsou tvarovky součástí podsestavy trasy:

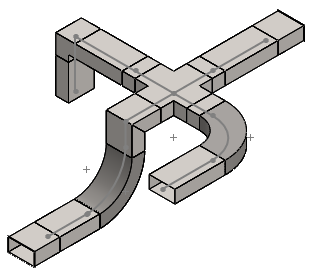

Kvůli přehlednosti jsou u všech obrázků body spojení trasy skryté.
  1. Vytvořte novou sestavu.
  2. Klikněte na možnost Možnosti trasy (panel nástrojů Vyznačení trasy).
  3. Vyberte Automaticky vyznačit trasu na vložených přírubách/spojkách.
  4. Uložte sestavu.
    Nemůžete vytvořit novou podsestavu trasy, dokud neuložíte sestavu nejvyšší úrovně.
  5. Klikněte na Začít přetažením (panel Uživatelem definované trasy).
    Knihovna návrhů se otevře na odpovídající složce.
  6. Vložte vedení nebo jiný uživatelem definovanou součást do hlavní sestavy přetažením součásti z knihovny návrhů nebo kliknutím na Vložit součásti (panel nástrojů Sestava).


  7. V dialogovém okně Výběr konfigurace vyberte požadovanou složku a klikněte na OK.
  8. Ve správci PropertyManager Vlastnosti trasy určete možnosti a pak klikněte na .
    • V nové podsestavě trasy se vytvoří 3D skica.
    • Vytvoří se podsestava nové trasy a zobrazí se ve stromu FeatureManager.
    • Zobrazí se koncovka vedení nebo uživatelem definovaná součást napojená na právě umístěnou součást.


  9. Klikněte na položku Přímka (panel nástrojů Skica) a vytvořte cestu první části trasy.
    Další tipy pro práci se 3D skicami viz Vizualizace 3D prostoru.


    Oblouky se automaticky přidají do rohů skici podle výchozího poloměru ohybu definovaného ve správci PropertyManager Trasa. Pokud oblouk nelze vložit na ohyb, ohyb zůstane jako přímé spojení. Flexibilní trasa se splajny není dostupná pro uživatelem definované trasy.
  10. Vložte následující součást trasy:
    1. Při přetažení nové součásti umístěte ukazatel myši nad koncový bod trasy, kde se nová součást přidá k trase a pusťte součást.
    2. V dialogovém okně Výběr konfigurace vyberte konfiguraci nové součásti a klikněte na OK.
    Součást se přichytí k umístění a přidá se k trase.

    Nejsou potřeba vazby mezi součástmi v podsestavě trasy, protože velikosti a umístění jsou řízeny vztahy a kótami 3D skici. Každá součást v podsestavě trasy je parametricky souvislá s 3D skicou. Pokud změníte vztahy nebo kóty skici, vedení a segmenty se aktualizují. Více informací najdete v části Vazby v podsestavách trasy.
  11. Dokončete trasu přidáním dalších segmentů trasy a přetažení dalších součástí.
    • Můžete také použít nástroj Automaticky vyznačit trasu k automatickému vytvoření a vyřešení cesty trasy mezi stávajícími tvarovkami.


    Funkce Automaticky vyznačit trasu je dostupná pouze pro ortogonální trasy a nikoli flexibilní uživatelem definované trasy (s obdélníkovým a kruhovým průřezem).

  12. Ukončete skicu.
    Ve stromu správce FeatureManager podsestavy trasy se zobrazí následující:
    • Složka Součásti obsahující součásti umístěné na trase. Pokud je nutné použít Vlastní kolenové tvarovky, úseky skici jsou zvýrazněny a všechny jejich kóty jsou zobrazeny. Můžete zvolit alternativní tvarovku, vytvořit vlastní tvarovku nebo vytvořit na trase ohyb.
    • Složka Díly trasy obsahující vedení nebo součást, které byly vytvořeny při ukončení skici. Jsou vytvořeny konfigurace pro každou délku v aktuální trase.
    • Prvek Trasa obsahující 3D skicu definující dráhu trasy. 3D skica je parametricky souvislá se součástmi v podsestavě trasy. Pokud přesunete součást, díly trasy se automaticky aktualizují.
