Popisy jsou textová pole zobrazená v grafické ploše při použití určitých nástrojů. Ovladače umožňují dynamicky klepnout, přesunout a nastavit určité parametry, aniž byste opustili grafickou plochu.
Popisy
Popisy usnadňují rozlišení různých entit. Například tyto popisy zobrazují profil tažení a trasu tažení. Tyto popisy lze přemisťovat jejich přetažením, ale nemůžete je používat k úpravám vlastností entit, kterých se týkají
Některé popisy, např. popisy pro zkosení, zobrazují čísla, která můžete upravit a tím změnit velikost entity.
V tomto příkladu můžete upravit popis v grafické ploše.
Jestliže je v grafické ploše zobrazeno více než pět popisů, zobrazí se u každého z nich špendlík, který umožňuje daný popis zafixovat.
| Špendlík neaktivní |
|
Při přiblížení/oddálení, otočení nebo přesunutí modelu se přemístí i popis. |
| Špendlík aktivní |
|
Při přiblížení/oddálení, otočení nebo přesunutí modelu zůstane popis na stejném místě v grafické ploše. Ostatní popisy se pohybují společně s modelem. |

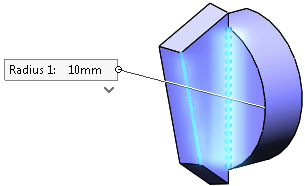

Jestliže popis prvku jako např. asymetrického zaoblení obsahuje více hodnot, může jej pomocí ikony dole rozbalit a zobrazit si všechny hodnoty, nebo jej naopak sbalit a zobrazit si pouze primární hodnotu:
|
|
| Sbalený popis |
Rozbalený popis |
Ovladače
Barvu ovladače můžete nastavit tak, že klepnete na v poli Systémové barvy. Aktivní ovladače mají barvu Zvýraznění. Neaktivní ovladače mají barvu Neaktivních entit.
Ovladače mají rozsah délky vysunutí. Přetáhněte ovladač na požadovanou hloubku vysunutí a ovladač tuto délku obsáhne.
Na požadovanou délku vysunutí můžete také přetáhnout ukazatel (místo ovladače). Klepněte na ovladač a pak ukazatel přetáhněte v jednom z obou směrů. V následujícím příkladu je růžový ovladač aktivní a šedý ovladač neaktivní.
Pro usnadnění orientace, který směr se týká ovladače, má jeden ovladač jednosměrnou šipku a druhý dvousměrnou.
