Kąt odległość |
Należy ustawić odległość i kąt w menedżerze właściwości PropertyManager Sfazowanie lub w obszarze graficznym. Pojawi się strzałka manipulatora zwrócona w kierunku, w którym mierzona jest odległość. Wybrać strzałkę, aby odwrócić kierunek lub kliknąć Odwróć kierunek.
|
|
Odległość odległość |
Wybrać krawędzie lub ściany brył. W obszarze Parametry sfazowania wybrać metodę sfazowania do wprowadzania wartości asymetrycznych dla obu odległości po każdej stronie wybranych krawędzi sfazowania lub symetrycznych, aby określać jedną wartość.
|
|

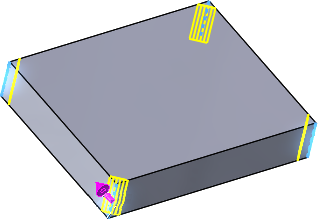

Wierzchołek |
Należy podać wartości dla trzech odległości po każdej stronie wybranego wierzchołka lub kliknąć Jednakowa odległość i podać jedną wartość.
|
|
Odsunięta ściana |
Sfazowania odsuniętej ściany są rozwiązywane poprzez odsunięcie ścian przylegających do wybranych krawędzi. Oprogramowanie oblicza punkt przecięcia odsuniętych ścian, a następnie oblicza normalną od tego punktu do każdej ściany, aby utworzyć sfazowanie. Metoda ta zapewnia przewidywalne wyniki podczas fazowania pomiędzy ścianami nieplanarnymi. Sfazowania odsuniętych ścian mogą indywidualnie zmieniać kierunek w zależności od krawędzi oraz obsługują fazowania całych operacji i geometrii powierzchni.
|
|
|
|
|
Obliczenie przesunięcia sfazowania |
Zastosowane sfazowanie |
|
Ściana-ściana |
Łączy nie przylegające, nieciągłe ściany. Sfazowania ściana-ściana mogą tworzyć sfazowania symetryczne, asymetryczne, linii granicznej i szerokości cięciwy. |
|
|
|
|
Wybrano Zestaw ścian 1 oraz Zestaw ścian 2 |
Zastosowane sfazowanie ściana-ściana |
|
|
Należy wybrać jedną z poniższych opcji:
|
