W zależności od operacji wyciągnięcia po ścieżce można wybrać jeden z następujących profili:
- Profil szkicu tworzy wyciągnięcie po ścieżce bazy, dodania, wycięcia lub powierzchni poprzez przesunięcie profilu 2D wzdłuż ścieżki 2D albo 3D.
W przypadku używania profilu połowy ścieżki można utworzyć dwukierunkowe wyciągnięcie po ścieżce.
Można wybrać ściany, krawędzie i krzywe bezpośrednio z modeli jako profile wyciągnięcia po ścieżce. Udoskonalone funkcje wybierania są obsługiwane przez operacje dodania, bazy, wycięcia, powierzchni i wyciągnięcia po ścieżce wycięcia złożenia.
Można wybrać:
- Ściany z geometrii modelu.
- Pojedynczą krawędź lub krzywe geometrii odniesienia, które zawierają gładką, zamkniętą pętlę.
- Grupę krawędzi lub krzywych wybranych jako pętla przy użyciu menedżera wyboru SelectionManager.
|
|
|
Wybrać ścianę dla profilu szkicu |
Wybrać krawędzie przy użyciu menedżera wyboru SelectionManager dla profilu szkicu |

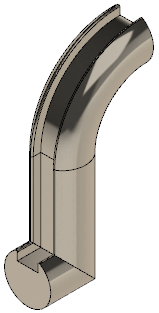

Operacja wyciągnięcia po ścieżce |
- Profil kołowy tworzy pełny pręt lub pustą rurę cienkościenną wzdłuż linii, krawędzi albo łuku szkicu bezpośrednio na modelu, bez konieczności szkicowania profili.
- Profil bryły tworzy wycięcie przez wyciągnięcie po ścieżce przy użyciu obiektu narzędzia i ścieżki, na przykład w celu utworzenia wycięcia wokół obiektu cylindrycznego.
